FUXEON®:n paineenalennusventtiilille on ominaista sen monipuolisuus ja helppohoitoisuus. Paineenalennusventtiilinä se havaitsee järjestelmän paineen muutokset; jos paine ylittää asetetun turvaarvon, venttiili avautuu automaattisesti ja vapauttaa nopeasti ylimääräisen väliaineen paineen alentamiseksi ja estääkseen putkistojen ja laitteiden rikkoutumisen tai vaurioitumisen ylipaineen vuoksi. Painetta ylläpitävänä venttiilinä se ylläpitää ylävirran vedensyöttöpaineen asetetun arvon yläpuolella, mikä varmistaa vedensyötön vakauden ja täyttää vesitarpeet tietyissä käyttöolosuhteissa. Sitä käytetään laajalti palopumppupistorasioissa, korkeiden rakennusten vesihuoltojärjestelmissä ja suurissa vesihuoltoprojekteissa, ja sillä on ratkaiseva rooli vesivasaran poistamisessa ja järjestelmän turvallisuuden suojelemisessa.

Rakenteellinen koostumus:

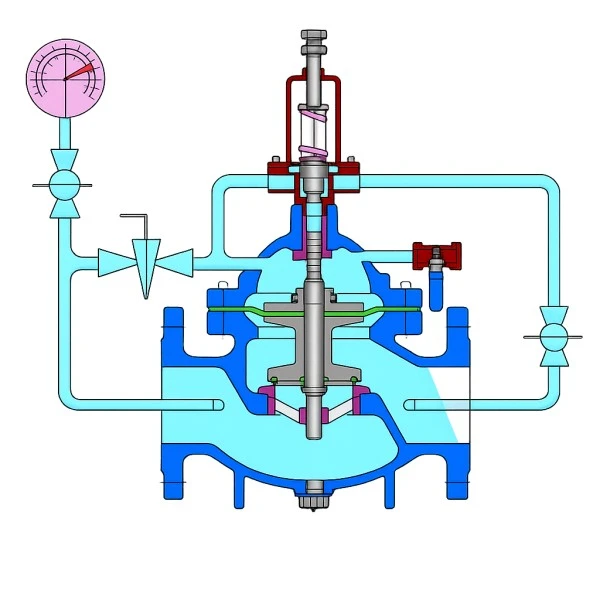

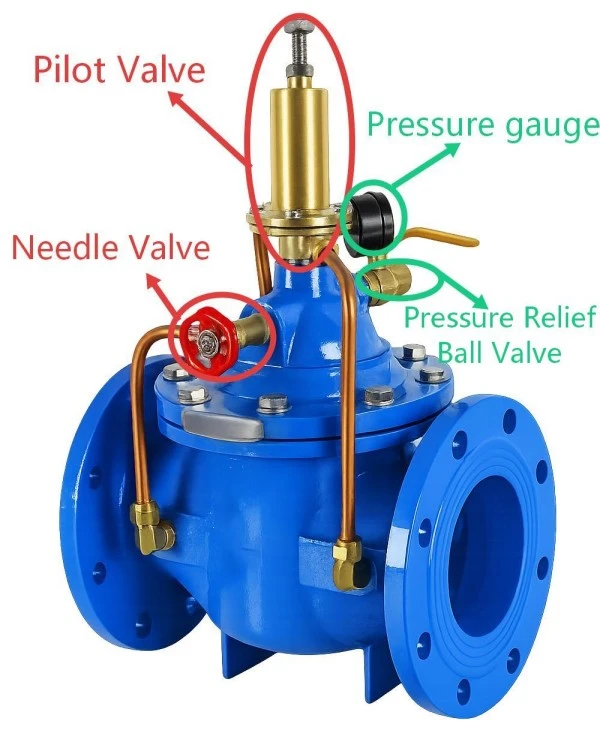

Prv-venttiilissä pääventtiili on venttiilin pääosa, joka vastaa nesteiden katkaisemisesta tai johtamisesta. Pääventtiili on varustettu ohjauskammiolla, joka on avainalue venttiilin toiminnan ohjauksessa. Ohjausventtiiliä käytetään järjestelmän paineen tunnistamiseen ja pääventtiilin toiminnan ohjaamiseen. Se sisältää tyypillisesti jousia ja elastisia elementtejä (kuten kalvoja tai mäntiä), ja jousen esikiristysvoimaa säätämällä voidaan asettaa pääventtiilin toimintapaineen kynnys. Neulaventtiili asennetaan säätöputkeen, jota käytetään säätöputken virtausnopeuden hienosäätämiseen ja siten venttiilin avautumis- ja sulkeutumisominaisuuksien sekä sulkeutumisnopeuden säätämiseen. Palloventtiiliä käytetään venttiilin toimintatilan vaihtamiseen (paineenalennus tai paineenpito) ja ohjauspiirin katkaiseminen rutiinihuollon aikana. Lisäksi ohjausputkiston sisääntuloon asennetaan yleensä minisuodattimia, jotka estävät putkiston epäpuhtauksien pääsyn ohjauskammioon, estävät kalvojen tai mäntien tukkeutumisen ja varmistavat venttiilin toiminnan luotettavuuden.

Toimintaperiaate:

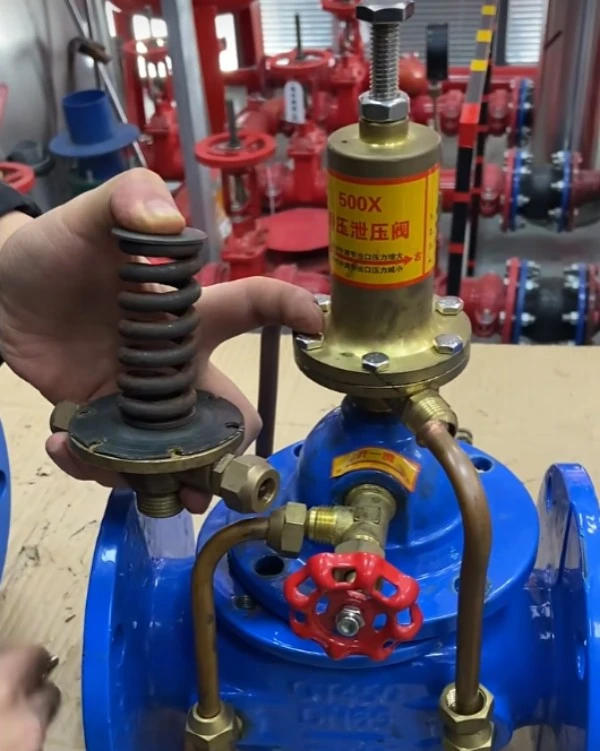

Paineenalennusventtiili vaatii ensin pääventtiilin avautumispaineen asettamisen. Löysää ohjausventtiilin lukkomutteri ja kierrä ohjausventtiilin säätöruuvia myötäpäivään. Tämä puristaa säätöjousta ja kohdistaa suurempaa alaspäin suuntautuvaa voimaa ohjausventtiilin ytimeen, mikä lisää pääventtiilin avautumispainetta. Säätöruuvin kiertäminen vastapäivään vähentää jousepainetta, vähentää ohjausventtiilin ytimeen kohdistuvaa voimaa ja siten pääventtiilin avautumispainetta. Tarkkaile ylävirran putkilinjan painetta painemittarilla. Kun haluttu asetusarvo on saavutettu, kiristä lukkomutteri.

Kun ylävirran paine kasvaa, paine ohjausventtiilin kalvon alakammiossa kasvaa synkronisesti. Kun paine ylittää asetetun arvon, kalvo työntää ohjausventtiilin sydäntä ylöspäin, avaa ohjausventtiilin ja purkaa vettä pääventtiilikalvon yläkammiosta. Pääventtiilikalvon ylemmän ja alemman kammion välisen paine-eron vuoksi pääventtiilin sydän avautuu ja alkaa tyhjentää vettä, mikä vähentää putkilinjan painetta.

Putkilinjan paineen pienentyessä myös ohjausventtiilin kalvon alakammiossa oleva paine laskee. Kun paine laskee alle asetetun arvon, ohjausventtiilin sydän sulkeutuu jälleen säätöjousen vaikutuksesta. Tällä hetkellä paine pääventtiilikalvon yläkammiossa palautuu vähitellen. Koska pääventtiilikalvon tehollinen pinta-ala on suurempi kuin pääventtiilin sydämen painetta kantava pinta-ala, pääventtiilisydän sulkeutuu kalvon ylemmän ja alemman kammion välisen paine-eron alaisena, pysäyttäen veden poiston ja siten pitäen putkilinjan paineen asetetulla alueella.

Tekniset parametrit

Sovellusalueet

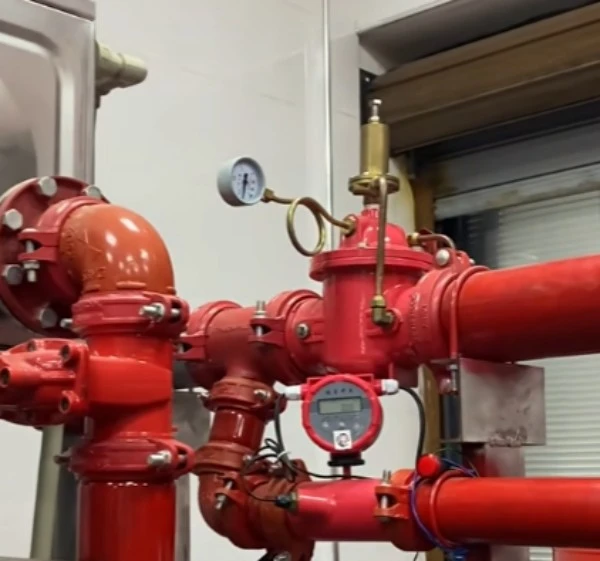

Ainutlaatuisten toiminnallisten ominaisuuksiensa ansiosta paineenalennusventtiilejä käytetään laajasti erilaisissa paineensäätöä vaativissa vesihuoltojärjestelmissä. Palontorjuntajärjestelmissä ne asennetaan tyypillisesti palopumppujen poistoputkeen ensisijaisesti pumppujen ylikuumenemisen estämiseksi matalavirtauskäytössä ylipaineen aiheuttaman ylipaineen aiheuttaman ylipaineen aiheuttaman ylikuumenemisen estämiseksi sekä putkiston ylipaineen aiheuttamien laitteiden vaurioitumisen estämiseksi. Korkean rakennuksen vesihuoltojärjestelmissä niitä käytetään suojaamaan ylimmän kerroksen putkia ja laitteita vedensyöttöpaineen vaihteluiden aiheuttamilta vaurioilta. Lisäksi kaupunkien vesihuoltoprojekteissa ja teollisuusjärjestelmissä (kuten öljy- ja kemianteollisuudessa) paineenalennusventtiilejä käytetään yleisesti myös poistamaan vesivasaran vaikutuksia ja suojaamaan venttiilien ja putkistojen turvallista toimintaa.

Asennus ja huolto

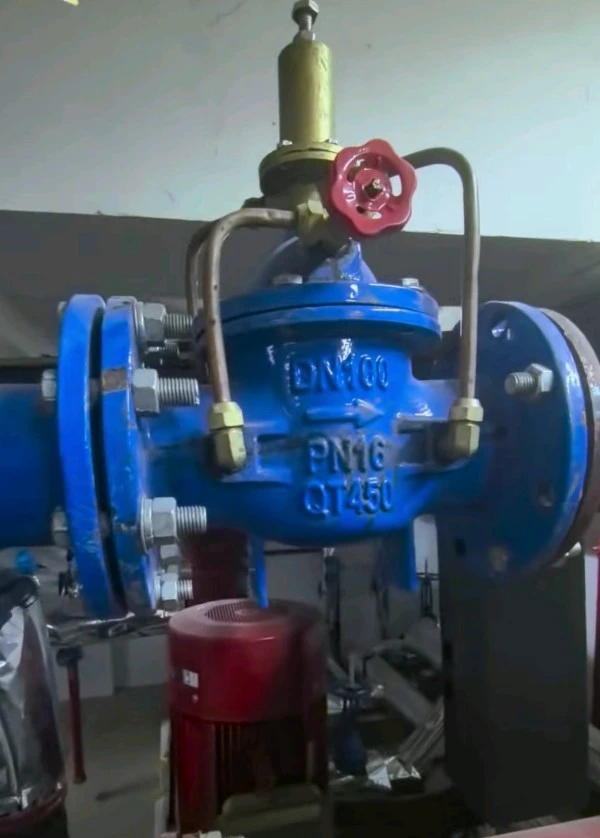

Kun asennat veden prv-venttiiliä, on tärkeää kiinnittää huomiota väliaineen virtaussuuntaan. Varmista, että venttiilin rungossa oleva veden virtaussuunnan nuoli on linjassa putkilinjassa olevan väliaineen virtaussuunnan kanssa. Asennuspaikan osalta suositellaan yleensä pystysuoraa asennusta venttiilin kansi ylöspäin helpon päivittäisen tarkkailun, huollon ja tyhjennyksen vuoksi. Venttiileille, joiden nimellishalkaisija on suurempi (kuten DN200 ja suurempi), suositellaan yleensä vaakasuuntaista asennusta. Venttiilin sisäisten tarkkuuskomponenttien suojaamiseksi venttiilin ylävirtaan on asennettava suodatin, joka estää epäpuhtauksien pääsyn ohjauskammioon ja aiheuttaa venttiilin tukoksia tai vaurioita. Lisäksi on suositeltavaa asentaa ohitusputki ja venttiili pääputkeen, jotta vedensyöttö katkeaa venttiilin huollon tai korjauksen aikana.

Huolto

Vedenpaineventtiilin paineen säätö saavutetaan yleensä säätämällä ohjausventtiilin säätöruuvia. Myötäpäivään kiertäminen lisää käyttöpainetta ja vastapäivään kääntäminen vähentää käyttöpainetta. Käytön aikana suodatin on tarkastettava säännöllisesti tukoksen varalta; on suositeltavaa puhdistaa suodatinsiivilä 3 kuukauden välein, jotta ohjauspiirin toiminta on esteetöntä. Viemäröinti on tarkastettava kuuden kuukauden välein käytön aikana. Jos venttiilissä havaitaan vuoto tai epänormaali toiminta, tiivisteet tai kalvo on korjattava viipymättä. Lisäksi luistiventtiilit ennen ja jälkeen venttiiliä tulee tarkastaa säännöllisesti sen varmistamiseksi, että ne ovat auki-asennossa, mikä takaa venttiilin asianmukaisen toiminnan.
