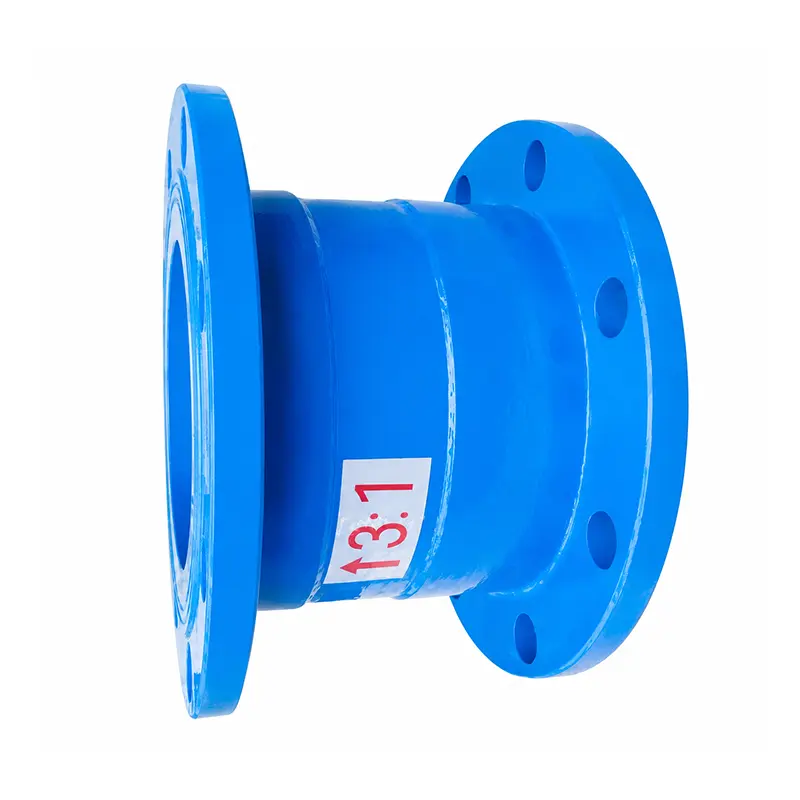

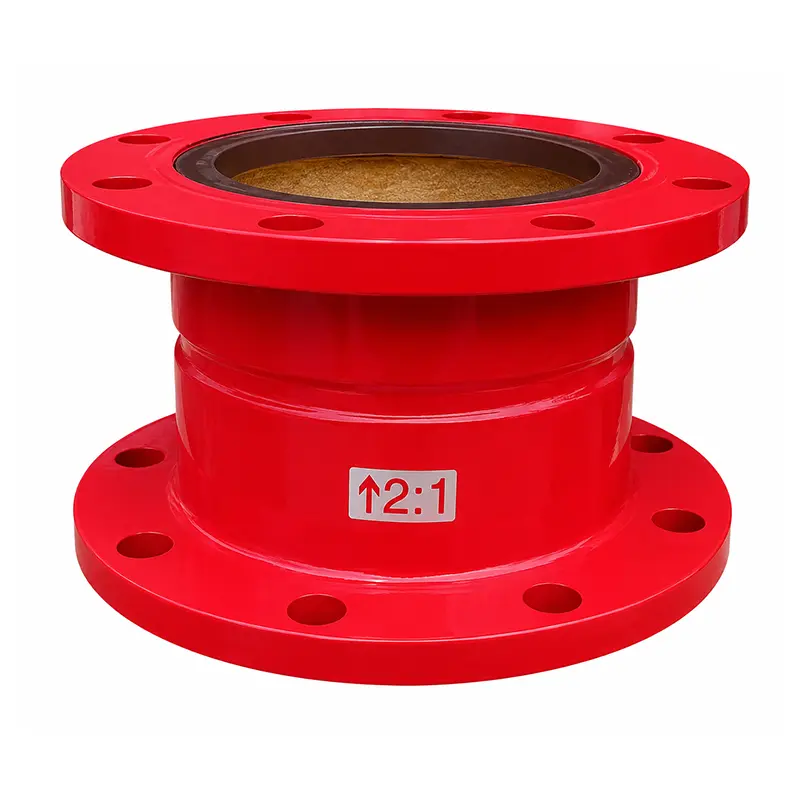

FUXEON® Ratio -paineenalennusventtiili tarjoaa suhteellisen paineensäädön sisäisen mäntärakenteensa kautta. Valittavissa olevien painesuhteiden, 1,6 MPa:n nimellistyöpaineen, pallografiittiraudan tai ruostumattoman teräksen materiaalivaihtoehtojen ja laippaliitäntöjen ansiosta se soveltuu rakennusten ja teollisuuden vesihuoltosovelluksiin, jotka vaativat suhteellista paineenalennusta.
FUXEON®Suhteen paineenalennusventtiilion suunniteltu vähentämään vedenpainetta käyttämällä tehollisten painealueiden eroa sisäisen männän molemmissa päissä. Koska erikoistunut tyyppipaineenalennusventtiili, se luo kiinteän suhteellisen suhteen tulo- ja ulostulopaineen välille. Se soveltuu erittäin hyvin metallurgiaan, öljyyn, hydraulijärjestelmiin, vedenpaineen testausyksiköihin, asuntojen vesihuoltoon ja korkean rakennuksen vesihuoltojärjestelmiin.
Saatavilla olevat paineenalennussuhteet ovat 2:1, 3:1, 4:1, 3:2 ja 5:2. Venttiili voi alentaa sekä dynaamista että staattista painetta ja on ihanteellinen vesipohjaisiin putkistojärjestelmiin, jotka vaativat suhteellista paineensäätöä.
Toimintaperiaate

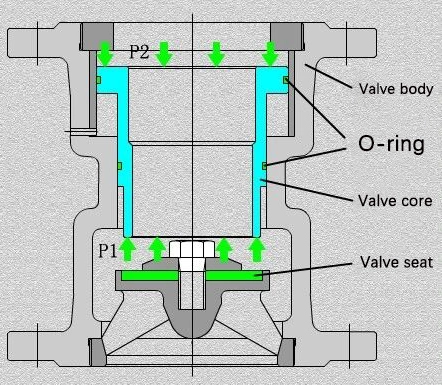

Venttiili toimii tiukasti eri tehollisten mäntäalueiden välisen voimatasapainon mukaan. Koska kaksi tehollista aluetta ovat erilaisia, tulo- ja poistopaineet ylläpitävät ennalta määrättyä suhteellista suhdetta. Toisin kuin tavallisissa venttiileissä, ulostulopaine muuttuu tulopaineen mukaan sen sijaan, että se pysyisi täysin vakiona.
P1×S1 = P2×S2
P1 / P2: Tulo- ja poistopaine S1 / S2: Tehokkaat painealueet männän molemmissa päissä
Paineenalennussuhde määräytyy yhteensopivan sisäisen venttiilin ytimen ja sylinterin vuorauksen mukaan. Komponenttien eri mitat luovat erilaisia tehollisia painealueita. Suhde on rakenteellinen suunnitteluparametri, eikä sitä voida jatkuvasti säätää käytön aikana. Erilainen painesuhde vaatii vastaavan venttiilisydämen ja sylinteriputken kokoonpanon.
Tuotevertailu: minkä venttiilin tarvitset?
Erilaiset paineenalennusventtiilimallit sopivat erilaisiin järjestelmävaatimuksiin. Seuraava vertailu auttaa ostajia valitsemaan sopiva paineensäätömenetelmä.
Suhteen paineenalennusventtiili
PaineensäätöKiinteä sisäinen männän pinta-alasuhde
PoistopaineMuuttuu suhteessa sisääntuloon
PainesuhdeKiinteä rakenteellinen suhde
Järjestelmän monimutkaisuusSuhteellisen yksinkertainen
HuoltoSuhteellisen alhainen
ParasPainealueet ja kiinteät suhteet
Säädettävä paineenalennusventtiili
PaineensäätöJousi ja venttiilimekanismi
PoistopaineSäilyttää esiasetetun paineen
PainesuhdeSäädettävä
Järjestelmän monimutkaisuusKohtalainen
HuoltoKohtalainen
ParasYleiset rakennus-/teollisuusjärjestelmät
Ohjausohjattu paineenalennusventtiili
PaineensäätöOhjausventtiili ohjaa pääventtiiliä
PoistopaineOhjattu pilottijärjestelmän kautta
PainesuhdeSäädettävä
Järjestelmän monimutkaisuusMonimutkaisempi
HuoltoKorkeampi pilottikomponenttien ansiosta
ParasSuuren virtauksen ja monimutkaiset järjestelmät
Tekniset tiedot
Vakio
GB/T 21386-2008
Nimellinen halkaisija
Saatavilla olevat DN-koot tulee vahvistaa valitun mallin mukaan
Nimelliskäyttöpaine
1,6 MPa
Minimi avauspaine
0,2 MPa suhteelle 2:1 / 0,3 MPa suhteelle 3:1
Painesuhde
2:1, 3:1, 4:1, 3:2, 5:2
Venttiilin rungon materiaali
Pallorauta, ruostumaton teräs
Keskikoko ja lämpötila
Vesi, ≤80°C
Yhteys
Laipallinen
Suorituskyky ja laadunvalvonta
Hydrauliseen suorituskykyyn vaikuttavat nimellishalkaisija, tulopaine, painesuhde, virtausnopeus ja putkilinjan vastus. Virtauksen kasvaessa painehäviö venttiilissä ja putkilinjassa voi myös muuttua. Tarkkaa suunnittelua varten nimellishalkaisija, käyttövirtaus, tulopainealue ja vaadittu ulostulopaine on otettava huomioon yhdessä.

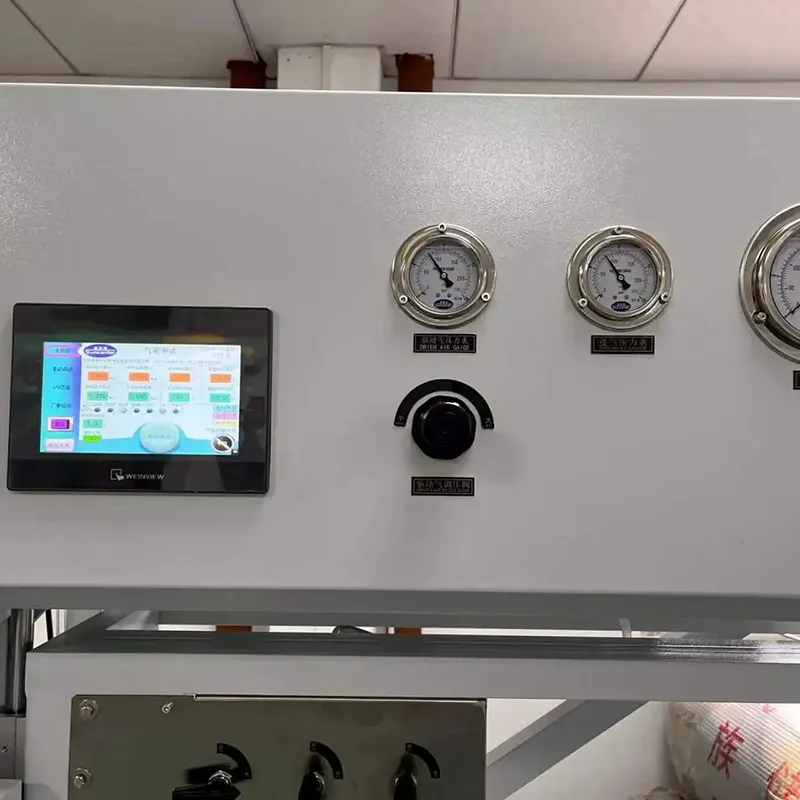

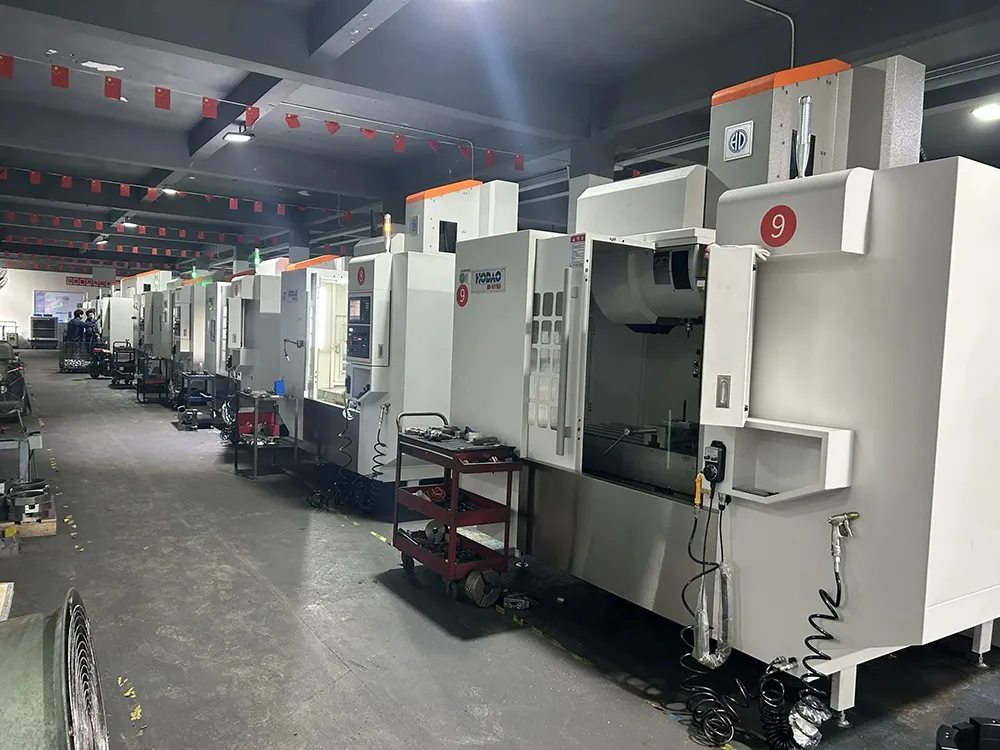

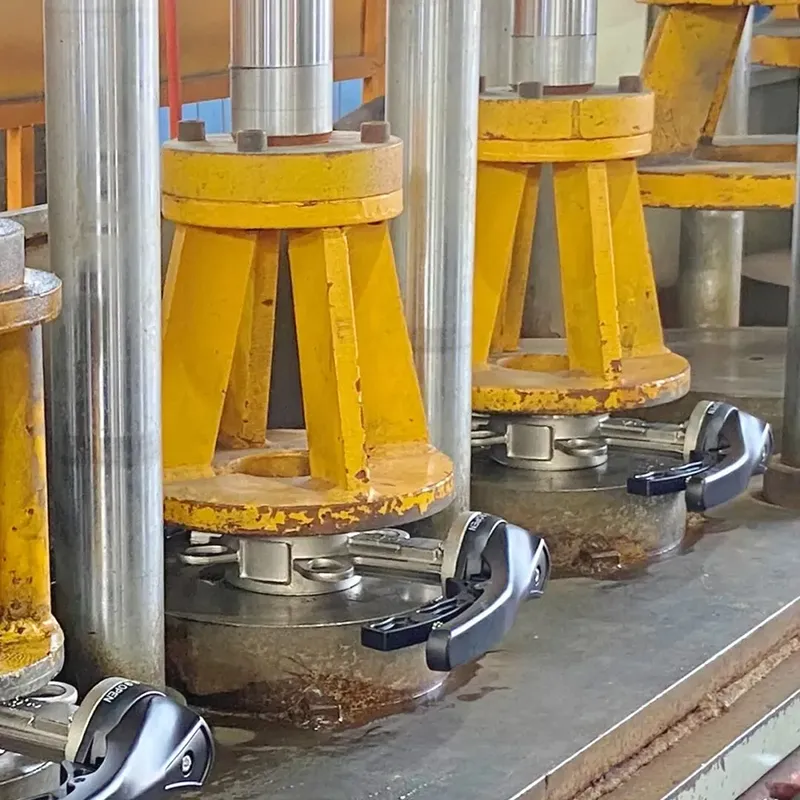

FUXEON®:lla on useita koneistus- ja tuotantolaitoksia, ja se voi valmistaa useita tuhansia paineenalennusventtiilejä kuukaudessa. Jokainen valmis venttiili käy läpi a2,4 MPa painekoe 5 minuutin pitojaksollaventtiilin lujuuden ja tiivistyskyvyn tarkistamiseksi ennen toimitusta. Tilamme pitävätISO 9001, ISO 14001 ja ISO 45001todistukset.
Asennusvaatimukset
⚠️ Tärkeitä asennusvinkkejä
1. Putkilinja tulee puhdistaa ennen asennusta. AY-tyyppinen suodatinTÄYTYY asentaa vastavirtaan, jotta roskia ei pääse venttiiliin.
2. Luistiventtiilittailäppäventtiilittulee asentaa ennen ja jälkeen venttiilin huollon helpottamiseksi. 3. Jatkuvaa vedensyöttöä vaativiin järjestelmiin voidaan asentaa rinnakkain kaksi saman nimellishalkaisijan omaavaa venttiiliä. 4. Venttiilin rungossa oleva pieni reikä EI saa olla ylöspäin, koska reikään pääsevä vesi tai roskia voivat vaikuttaa venttiilin toimintaan.
Sovellukset
Suhteen paineenalennusventtiili soveltuu metallurgiaan, öljyyn liittyviin järjestelmiin, hydraulijärjestelmiin, vedenpaineen testausyksiköihin, asuin vesihuoltojärjestelmiin ja kerrostaloihin. Se on erittäin tehokas painealuesovelluksissa, joissa alavirran paineen on säilytettävä tiukka suhteellinen suhde ylävirran paineeseen, toimien saumattomastipalopumputtai kunnallisista syöttölinjoista.
Usein kysytyt kysymykset
Voiko suhdetta säätää?
Ei. Paineenalennussuhde määräytyy sisäisen venttiilin sydämen ja sylinterin sisäpinnan mittojen mukaan. Suhteen muuttaminen edellyttää vastaavan sisäisen komponentin konfiguraation muuttamista.
Onko ulostulopaine vakio?
Ei. Poistopaine muuttuu suhteessa tulopaineeseen ennalta määrätyn paineenalennussuhteen mukaisesti.
Miten suhde valitaan?
Kotitalouksien vesihuoltojärjestelmissä suhde on yleensä enintään 3:1; palontorjuntajärjestelmille enintään 4:1; ja kuumavesijärjestelmissä enintään 2,5:1.
Kuinka venttiilin koko valitaan?
Nimellishalkaisija tulee valita putkilinjan koon, virtausnopeuden, tulopaineen, ulostulopainevaatimusten ja käyttöolosuhteiden perusteella. Ole hyväota yhteyttä insinööreihimmevahvistaaksesi DN-koon.
