Uusi standardi GB15090-2026 paloletkukelalle

1. Ulkonäön laatu

(1) Käsikirjan pintapaloletkukela tulee käsitellä korroosionkestävyyden vuoksi. Maalikerroksen tulee olla tasainen eikä siinä saa olla naarmuja. Hitsausten tulee olla sileitä ja tasaisia, tiukasti hitsattuja, tahroja jne.

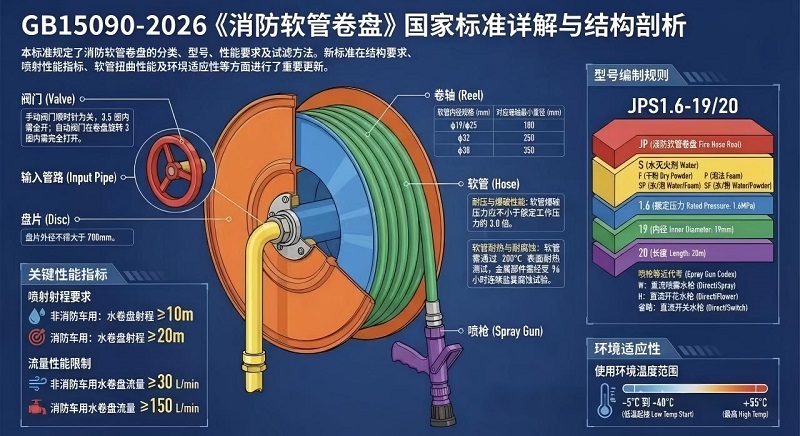

2. Rakenteelliset vaatimukset

(1) Swing-tyyppinen paloletkukela koostuu kahdesta kiekosta, joiden halkaisija on enintään 700 mm. 3/4"paloletkukela, jonka sisähalkaisija on ϕ19，1" paloletkukela, jonka sisähalkaisija on ϕ25, ja kelan halkaisija ei saa olla pienempi kuin 180 mm. Letkuputkessa, jonka sisähalkaisija on ϕ32, kelan halkaisijan tulee olla vähintään 250 mm. Letkuputken, jonka sisähalkaisija on ϕ38, tulee olla vähintään 0 mm kuin ϕ38.

(2) Palloventtiilien tulee olla GB/T13927:n määräysten mukaisia. Messinkipalloventtiilin avautumis- ja sulkemissuunnat on merkittävä selvästi. Myötäpäivään suunta on kiinni. Jos käytetään sulkuventtiiliä tai sulkuventtiiliä, se tulee avata kokonaan kolmen ja puolen kierroksen sisällä käsipyörästä. Automaattista tuloventtiiliä käytettäessä avautumis- ja sulkemissuunnat tulee merkitä selvästi. Automaattinen imuventtiili tulee avata kokonaan kolmen kierroksen sisällä manuaalisesti kääntyvää paloletkukelaa.

(3) Letkuputken ja kelan välisen liitoksen tulee varmistaa, että liitännän lähellä oleva putki ei litisty, kun se kierretään.

3. Letkukelan tai liitäntöjen missään osassa ei saa olla vuotoa, eikä letkussa ja kelassa saa olla merkittäviä muodonmuutoksia.

4. Käynnistysmomentti PVC-letkukelan pyörittämiseksi ei saa ylittää 20 N·m.

5. Messingin suihkutussuuttimessa tulee olla kytkin; "päälle" ja "pois"-kytkentätoiminto tulee suorittaa yhdellä toiminnolla.

6. Letkun pinnan tulee olla sileä, ilman vaurioita, naarmuja tai paikallisia pullistumia. Tulostuksen tulee olla selkeä ja täydellinen, sisältäen paloletkukelan työpaineen, sisähalkaisijan ja valmistajan nimen tai tavaramerkin.

7. Oikea käyttötapa ja määräaikaistarkastuksen vaatimukset tulee ilmaista selkeästi tekstissä ja kuvissa näkyvällä paikalla.


8. Asennusvaatimukset

a) Jos palopostin kaappiin sijoitetaan ei-paloauton letkukela, tulee olla riittävästi tilaa, jotta letkuputki voidaan vetää vapaasti mihin tahansa suuntaan sammutuksen jälkeen.paloletkukelakaappi avataan. kosteissa ympäristöissä käytettävässä kaksiovisessa letkukelakaappissa tulee olla kosteudenpitävät ja tuuletustoimenpiteet.

b) Jos luistiventtiiliä käytetään ruostumattomasta teräksestä valmistetussa letkukelakotelossa, käsipyörän ympärille tulee jättää riittävästi tilaa avaamisen varmistamiseksi.
