Hiljainen takaiskuventtiili

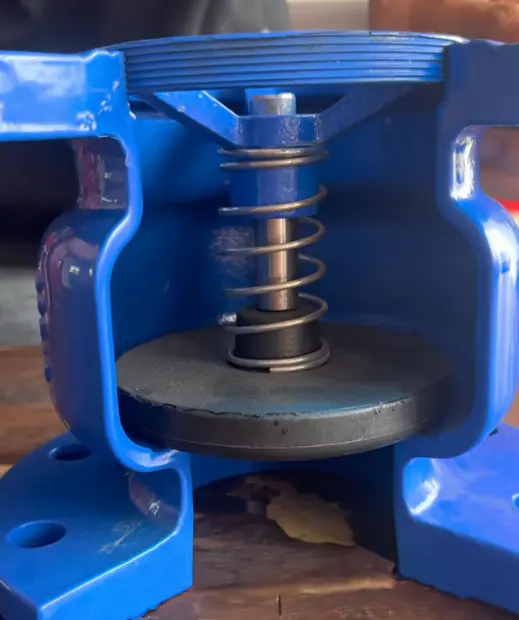

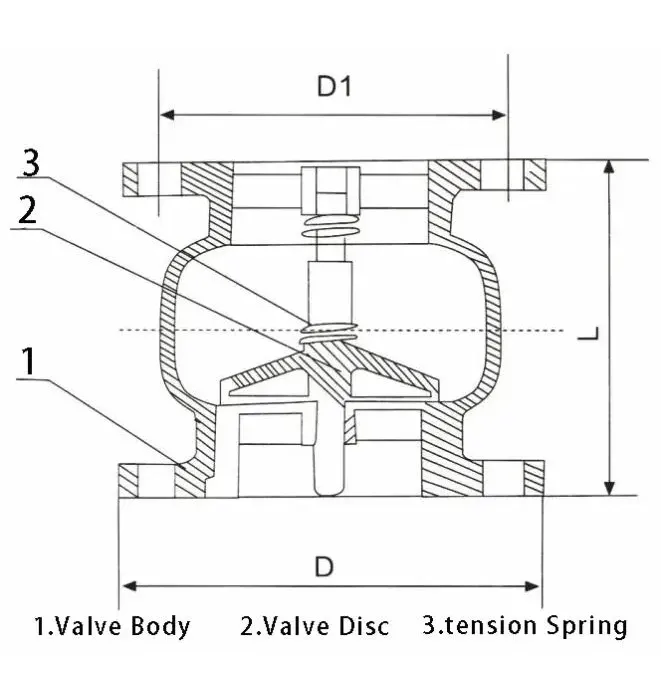

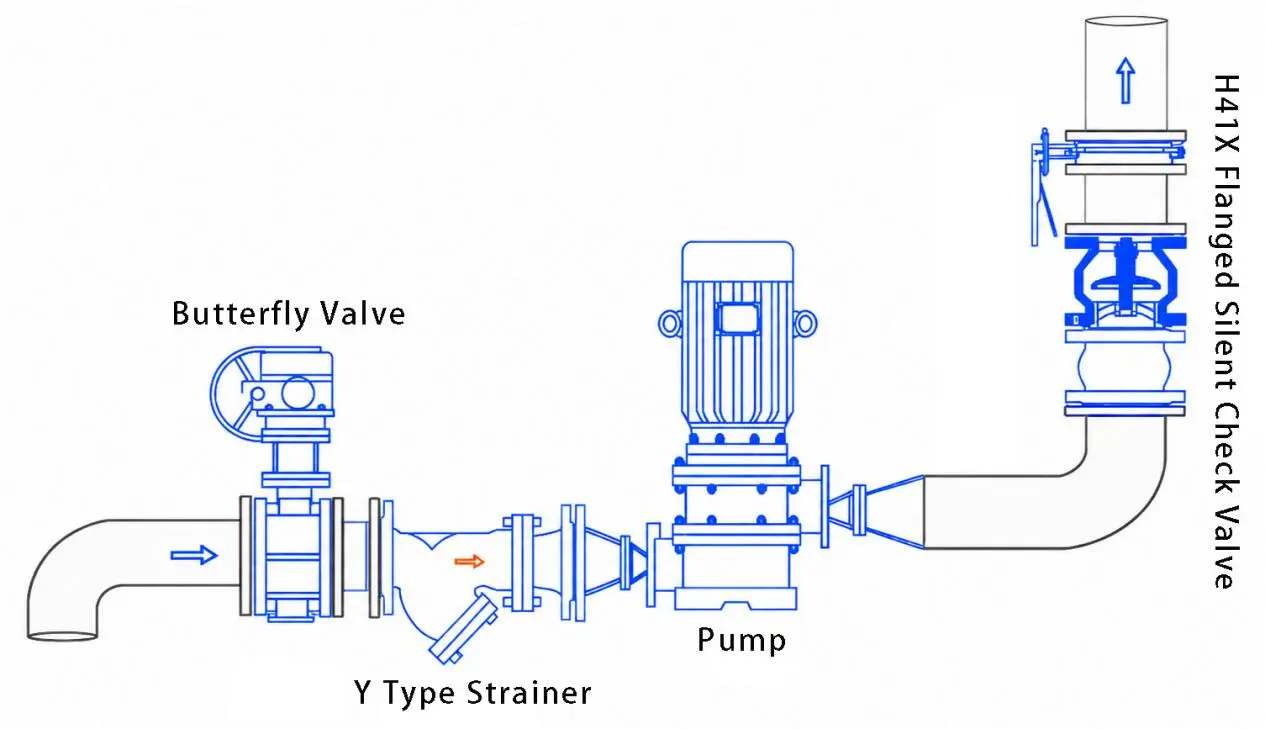

FUXEON® Silent Control Valve, joka tunnetaan myös yksitieventtiilinä, kuuluu nostotyyppisten takaiskuventtiilien luokkaan. Tuotteessa on jousella palautettava nostotyyppinen optimoitu rakenne, joka koostuu pääasiassa venttiilirungosta, venttiililevystä, venttiilin varresta, jousesta ja muista ydinkomponenteista. Se asennetaan perinteisesti pumpun poistoputkistoon ja soveltuu vesijärjestelmiin ja apuputkiin, joissa paine ylittää järjestelmän kynnysarvon. Tämä tuote voittaa perinteisten takaiskuventtiilien puutteet, kuten korkean melun ja vesivasaran iskun. Lyhytiskuisen sulkemisen ansiosta se saavuttaa tasaisen, iskuvapaan avautumisen ja sulkemisen sekä hiljaisen toiminnan, mikä ratkaisee täysin yleiset käyttöongelmat, kuten putkilinjan takaisinvirtauksen ja laitteiden kääntämisen.

Tekniset parametrit:

takaiskuventtiili hiljainen on nostotyyppinen takaiskuventtiili, jossa keskilaakerit liikkuvat ylös ja alas, joten ne asennetaan ensisijaisesti pystysuoraan. Kaksoisohjatuille venttiilisydämille myös vaaka-asennus on mahdollista. Kuitenkin halkaisijaltaan suurissa venttiileissä venttiililevyn paino voi aiheuttaa ohjausholkin yksipuolista kulumista, mikä vaikuttaa vakavasti tiivistysvaikutukseen. Siksi suurihalkaisijaisille venttiileille suositellaan pystysuoraa asennusta.

Mikä on hiljaisen takaiskuventtiilin toimintaperiaate?

FUXEON® Silent -takaiskuventtiili toimii täysin automaattisesti keskipaineen ja mekaanisen palautusrakenteen perusteella, eikä manuaalista käyttöä vaadi. Kun väliaine virtaa eteenpäin, nestepaine avaa venttiililevyn sallien normaalin veden virtauksen putkistossa. Kun pumppu pysähtyy tai väliaine osoittaa takaisinvirtaustaipumusta, venttiililevy sulkeutuu nopeasti oman painovoimansa, jousen palautusvoiman ja käänteisen väliaineen paineen yhteisvaikutuksen alaisena ja tukkii kokonaan väliaineen takaisinvirtauskanavan. Tämä suojaa pumppua ja moottoria vastakkaisen pyörimisen vaurioilta ja mahdollistaa myös putkiston säiliön turvallisen paineen alenemisen, mikä varmistaa koko nestejärjestelmän vakaan toiminnan.

Tuotteen pääominaisuudet:

1. Hiljainen toiminta, vesivasaran poistaminen

Tuotteessa on lyhyt sulkemisisku, mikä johtaa erittäin alhaiseen keskimääräiseen takaisinvirtausnopeuteen sulkemishetkellä. Jousipalautusprosessi on sujuvaa ja ilman mekaanista iskua. Se vaimentaa ja eliminoi tehokkaasti vesivasaran isku- ja tärinämelua putkistosta varmistaen tasaisen ja hiljaisen toiminnan ja täyttää korkeatasoisten rakennus- ja teollisuusputkistojen hiljaisen toiminnan vaatimukset.

2. Vakaa tiiviste, kestävä

Venttiililevyssä käytetään pehmeää kumista tiivisterakennetta, jossa tiivisterengas on upotettu kokonaan venttiilin runkoon, mikä vähentää merkittävästi pitkäaikaisen keskipitkän eroosion aiheuttamaa tiivistehäviötä. Ohjausakselin ja ohjausrungon välissä on ei-metallinen voiteluholkki, joka tekee venttiililevyn avautumisesta ja sulkemisesta tasaisempaa ja joustavampaa, eliminoi jumittumis- ja takertumishäiriöt ja parantaa merkittävästi tuotteen vakautta ja käyttöikää.

3. Kompakti rakenne ja joustava asennus

Tuotteen integroitu rakenne on kompakti ja vie vähän tilaa, mikä helpottaa putkiston kokoamista ja myöhempää huoltoa. Venttiiliydin käyttää ylös ja alas nostoliikerakennetta, joka tukee pystysuoraa asennusta vakiona; Pienet ja keskihalkaisijaiset kaksoisohjausventtiilisydänmallit voivat tukea vaaka-asennusta. Halkaisijaltaan suurille venttiileille (DN200-DN300) suositellaan pystysuoraa asennusta, jotta vältetään ohjausholkin yksipuolinen kuluminen venttiililevyn omasta painosta johtuen, mikä varmistaa pitkän aikavälin tiivistyskyvyn.

4. Laaja sopeutuvuus ja vahva monipuolisuus

Soveltuu yleensä korkeiden rakennusten vesihuolto- ja viemäriverkkoihin, kunnallisiin vesihuoltoihin ja pumppujen poistoloihin. Yksinkertaisilla rakenteellisilla säädöillä sitä voidaan käyttää imujalkaventtiilinä, joka mukautuu erilaisiin putkiston olosuhteisiin ja vastaa useiden eri skenaarioiden yksisuuntaisiin nesteenhallintatarpeisiin siviili- ja teollisuussovelluksissa.

Todellinen suunnittelusovellustapaus

Vuonna 2025 Itä-Kiinassa toteutetussa kerrostalojen vesihuollon ja viemäröinnin saneerausprojektissa valittiin erä FUXEON® DN150 -takaiskuventtiilin hiljaista tyyppiä, joka asennettiin tasaisesti yhteisön keskitettyjen vesipumppujen ulostuloon. Ennen päivitystä olemassa olevat perinteiset takaiskuventtiilit aiheuttivat voimakasta vesivasara- ja putkistoääniä vesipumpun käynnistyessä ja pysähtyessä, mikä vaikutti asukkaiden elinympäristöön. Lisäksi laitteet epäonnistuivat usein, mikä johti korkeisiin ylläpitokustannuksiin.

Venttiilien vaihdon jälkeen FUXEON® hiljaisilla takaiskuventtiileillä tuotteen lyhyttahtinen hiljainen sulkurakenne ratkaisi täysin vesivasara- ja meluongelmat. Putkilinjan käyttömelu vähennettiin alle 55 desibeliin, mikä täyttää asuinympäristön melunvaimennusstandardit. Pehmeä tiivisterakenne eliminoi täysin takaisinvirtauksen ja putkilinjan paineen vaihtelut. Laite on toiminut vakaasti yli 12 kuukauden ajan ilman tiivistevikoja tai venttiilien jumiutumista. Vesipumppuyksikön vikoja on vähennetty 90 %, mikä säästää yli 30 000 yuania putkiston ylläpitokustannuksissa vuosittain. Tämä osoittaa täysin FUXEON®-tuotteiden vakauden, melun vähentämisen ja energiansäästöedut asuinvesihuoltoskenaarioissa.

FAQ

Q1: Kuinka huoltaa ja huoltaa FUXEON® hiljainen takaiskuventtiili päivittäin?

Pitkän aikavälin vakaan toiminnan varmistamiseksi on suositeltavaa levittää ruosteenestoöljyä venttiilin virtauskanavaan ja tiivistepintaan kolmen kuukauden välein pöly- ja vesitahrojen eristämiseksi ja ruosteen ja hilseilyn kertymisen estämiseksi. Sillä välin venttiililevy ja jousirakenne tarkastetaan neljännesvuosittain kulumisen, ikääntymisen ja jumiutumisongelmien varalta. Putkiston epäpuhtaudet puhdistetaan säännöllisesti venttiilin joustavan avautumisen ja sulkemisen sekä luotettavan tiivistyksen varmistamiseksi.

Q2: Missä skenaarioissa vaaka- ja pystysuuntaiset venttiiliasennukset sopivat?

FUXEON® hiljaisten takaiskuventtiilien optimaalinen asennustapa on pystyasennus, joka tarjoaa parhaan toimintavakauden. Pienen halkaisijan omaavat kaksoisohjausventtiilisydäntuotteet (DN40-DN150) sopivat tilanteisiin, joissa pystysuora tila on rajallinen, ja ne tukevat vaaka-asennusta. Halkaisijaltaan suuria venttiilejä (DN200-DN300) ei saa asentaa vaakasuoraan, jotta vältetään ohjausholkin kuluminen venttiililevyn oman painon takia, mikä johtaa tiivistysvaurioon ja lyhentyneeseen käyttöikään. pystyasennus on pakollinen.

Q3: Mitkä ovat tuotteen käyttöolosuhteiden rajoitukset?

Tämä tuote soveltuu vain vesipohjaisille materiaaleille, joiden enimmäiskäyttölämpötila on 80 ℃. Se soveltuu tavanomaisiin vesihuolto- ja viemäröintijärjestelmiin sekä teollisiin kiertovesijärjestelmiin, jotka tukevat 1,0 Mpa ja 1,6 Mpa nimellispaineolosuhteita. Todellinen putkilinjan paine ei saa ylittää nimellisparametreja. Sitä voidaan käyttää apujärjestelmissä tilapäiseen putkistojen ylipaineeseen, mutta se ei sovellu korkean lämpötilan, erittäin syövyttävälle aineelle, kuten öljylle, kaasulle tai kemialliseen korroosioon, jotta vältetään kumitiivisteen rakenteen vahingoittuminen.
