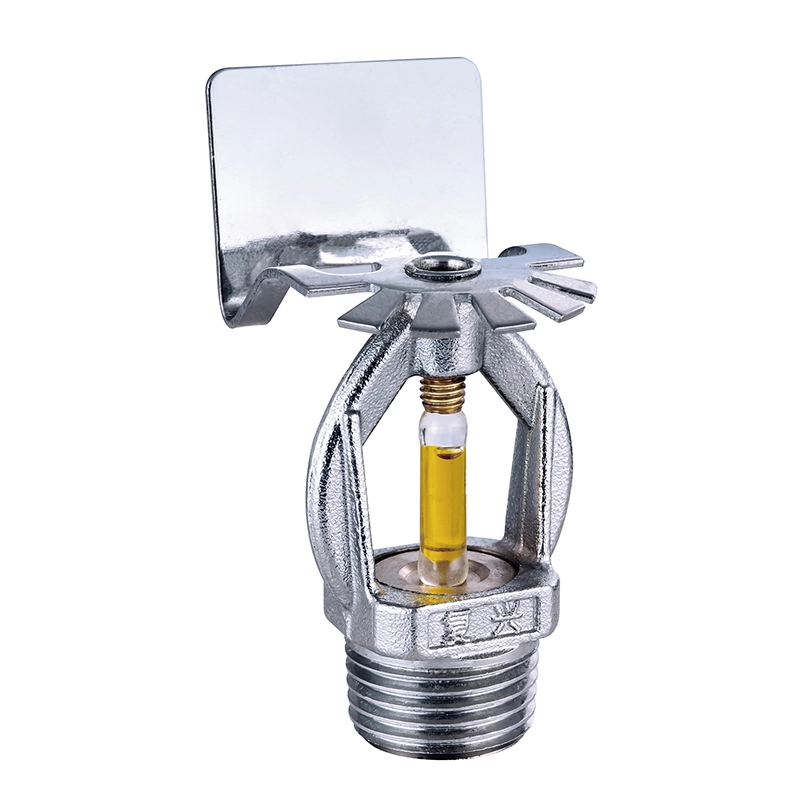

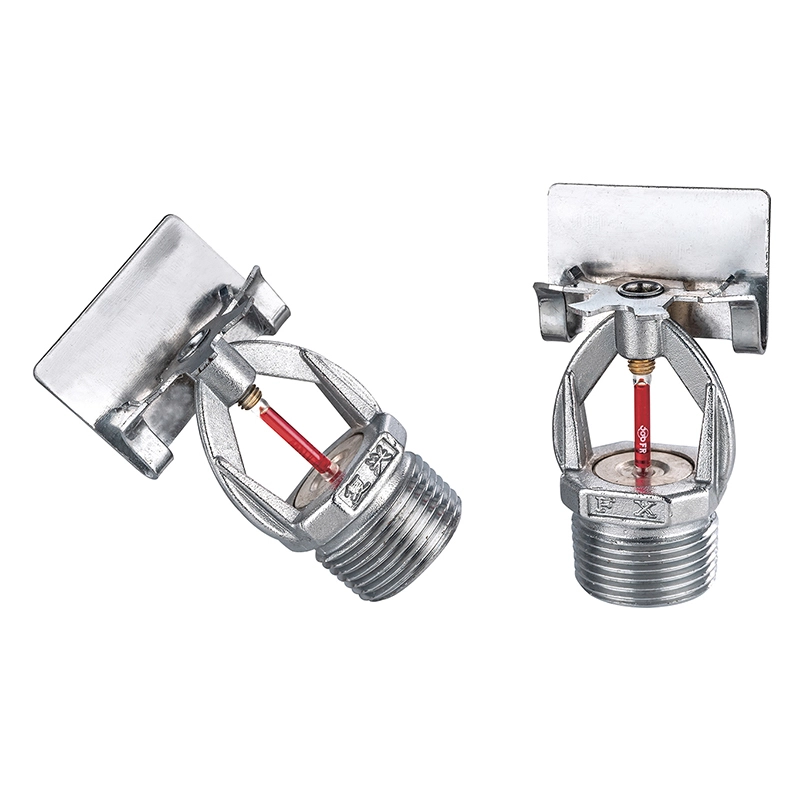

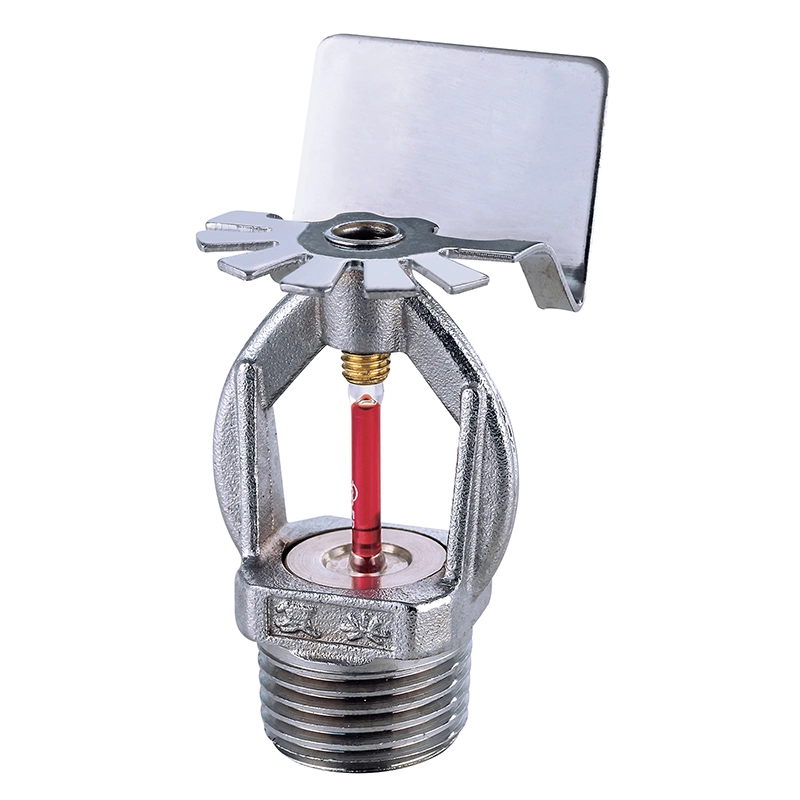

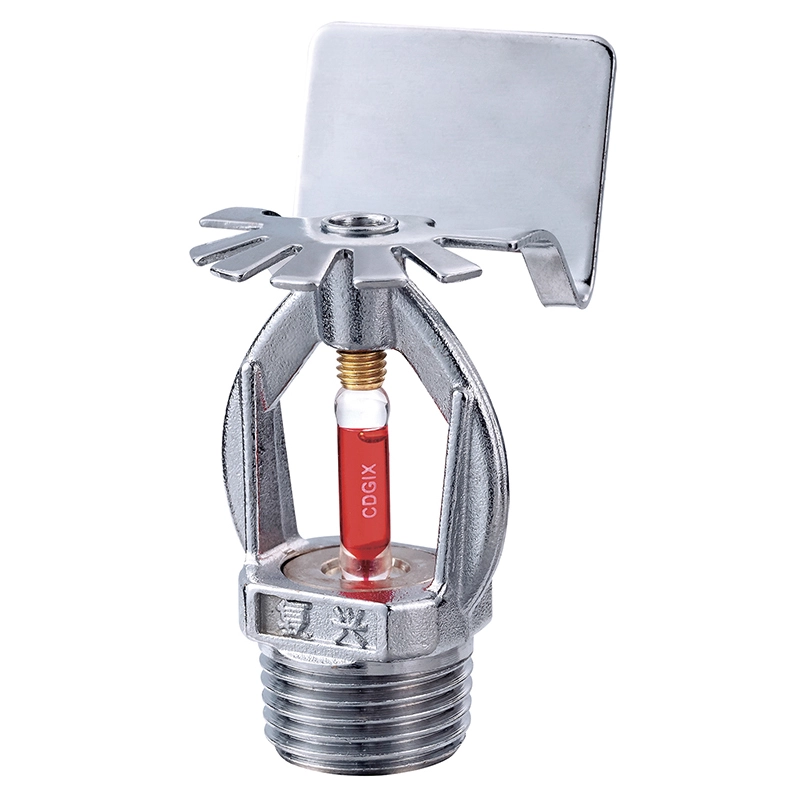

Sivuseinämän sprinkleri

Sidewall Sprinkler käyttää lämpöherkkää lasilamppua aktivoitumaan, kun ympäristön lämpötila saavuttaa määritellyn käyttölämpötilansa. Saatavilla olevat lämpötilaluokat ovat 57 °C, 68 °C, 79 °C, 93 °C ja 141 °C, mikä mahdollistaa valinnan erilaisten ympäristöolosuhteiden mukaan.

Suihkutuskuvio

Suunnattu jakelu

Tulipalon syttyessä ympäristön lämpötila nousee ja lasikupu saavuttaa nimellisaktivointilämpötilansa. Lamppu rikkoo ja vapauttaa vesipatsaan, joka osuu deflektoriin ja suuntautuu eteenpäin ja ulospäin.

Toisin kuin pystysuorat tai riippuvat sprinklerit, joissa on ympyräsymmetriset ruiskutuskuviot, suunnattu ohjain tuottaa parabolisen viuhkamaisen veden jakautumisen suojattua aluetta kohti. Ruiskutuskuvio on siksi tärkeä näkökohta määritettäessä seinän sijaintia, sprinkleriväliä ja peittävyyttä.

Kattavuusvaatimukset

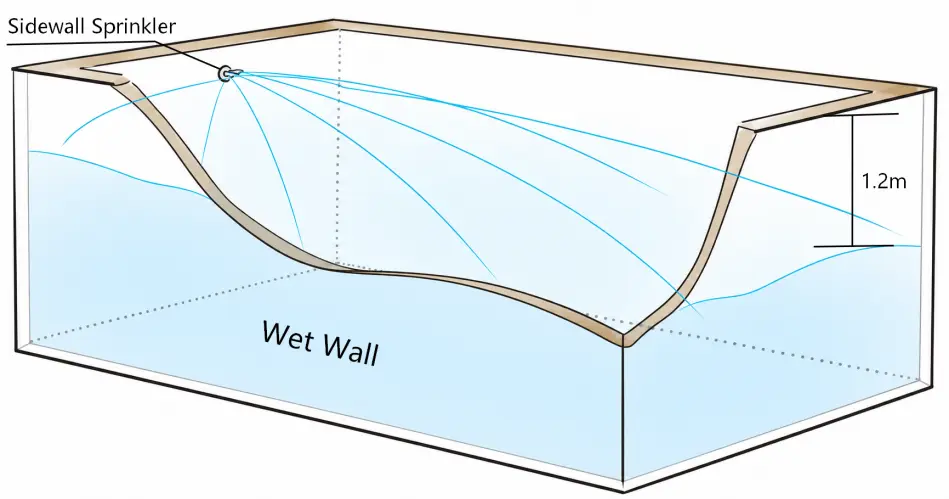

Vakio Sidewall Sprinkleri on tarkoitettu vähäriskisille alueille. Sen käyttö keskivaaraisilla alueilla edellyttää soveltuvaa erityissertifikaattia ja varmennusta, että ruiskutuskuvio voi kastella vastakkaisen seinän ja viereisen päätyseinän sprinklerin työpaineen alaisena.

Todellinen suoja-alue on määritettävä sovellettavan palosuojaussuunnittelustandardin, rakennuksen pohjaratkaisun, sprinklerivälin, kattoolosuhteiden ja hydraulisten vaatimusten mukaisesti.

Tuotteen rakentaminen

Päämateriaalit

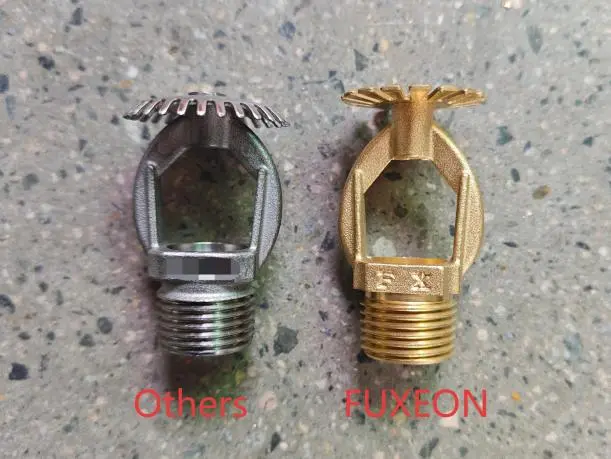

FUXEON® sprinkleri koostuu kupariseoksesta, lämpöherkästä lasikumpusta, tiivisteistä ja ohjaimesta. Kupariseosrakenne tarjoaa sopivan materiaalivaihtoehdon sovelluksiin, joissa korroosionkestävyys ja paineensietokyky ovat tärkeitä.

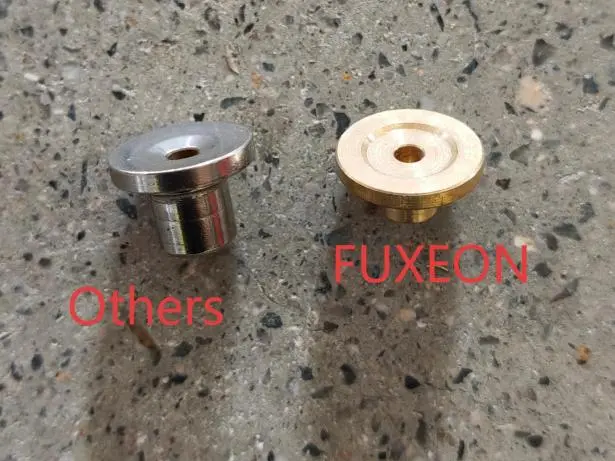

Jotkut edulliset sprinklerit käyttävät päärunkoon sinkkiseosta. Kupariseosrakenteeseen verrattuna sinkkiseostuotteilla voi olla alhaisempi korroosionkestävyys ja paineensietokyky, mikä voi vaikuttaa käyttöikään vaativissa ympäristöissä.

Lämpöelementti

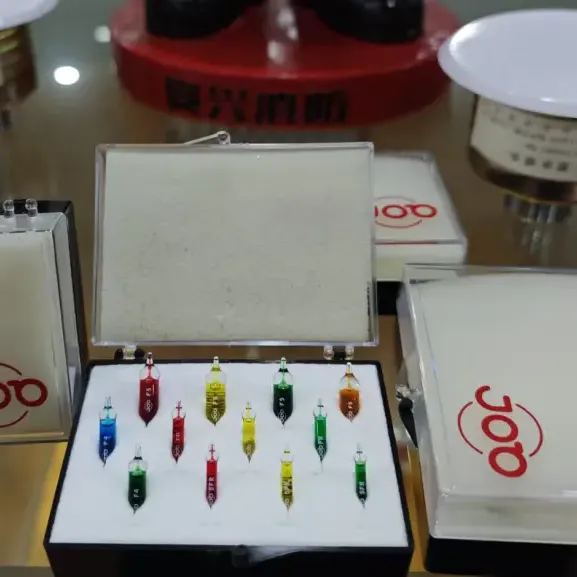

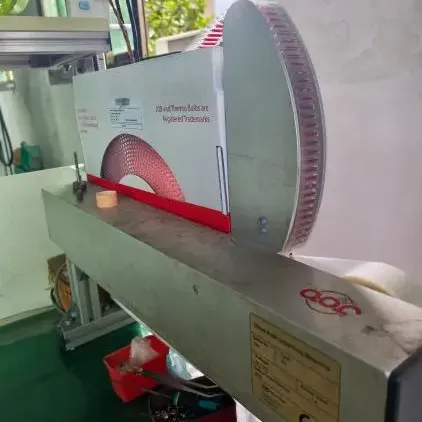

FUXEON® käyttää JOB-lämpöherkkiä komponentteja. Lasipallo on suunniteltu nopeaan lämpövasteeseen ja kontrolloituun aktivointilämpötilaan, mikä auttaa sprinkleriä reagoimaan, kun ympäristön lämpötila saavuttaa määritetyn arvonsa.

Näitä lämpöherkkiä komponentteja käytetään huippuluokan rakennuksissa, laivoissa, teollisuuslaitoksissa ja muissa ympäristöissä, joissa palosuojauksen luotettavuus on tärkeää.

Tekniset tiedot

Tuotteiden vertailu

Erilaiset sprinklerikokoonpanot tarjoavat erilaisia ​​vedenjakelumalleja ja asennusvaihtoehtoja. Seuraava vertailu auttaa ostajia arvioimaan, sopiiko sivuseinämä, pystysuora vai riippuva sprinkleri paremmin tiettyyn rakennuksen pohjaratkaisuun.

Asennus

Seinäasennus

Sprinkleri asennetaan vaakasuoraan seinää vasten vesijohtoputkeen. Sen deflektori ohjaa vesisuihkun kohti suojattua aluetta ja tuottaa yksipuolisen parabolisen jakautumisen.

Asuinrakennuksissa, asuntoloissa, hotellihuoneissa, lääketieteellisten rakennusten osastoilla ja tasakattoisissa toimistorakennuksissa voidaan käyttää sivuseinäasennusta, jos soveltuvat palosuojaussuunnitteluvaatimukset sen sallivat.

Asennusvälit

Koska sprinkleri on sijoitettu lähelle seinää ja siinä on suunnattu vedenjako, asennusvälin ja suojaetäisyyden tulee ottaa huomioon sprinklerien välinen etäisyys, huoneen mitat ja epäsuotuisimman mahdollisen palolähteen sijainti.

Järjestelmissä, joissa käytetään kahta riviä sivuseinämän sprinkleripäitä, sprinklerit on järjestettävä porrastettuun kokoonpanoon, jos sovellettava suunnittelustandardi sitä edellyttää. Kun sisäjänne ylittää kahden vastakkaisen rivin tarjoaman suurimman suojaetäisyyden, niiden väliin voidaan tarvita ylimääräinen sprinkleririvi.

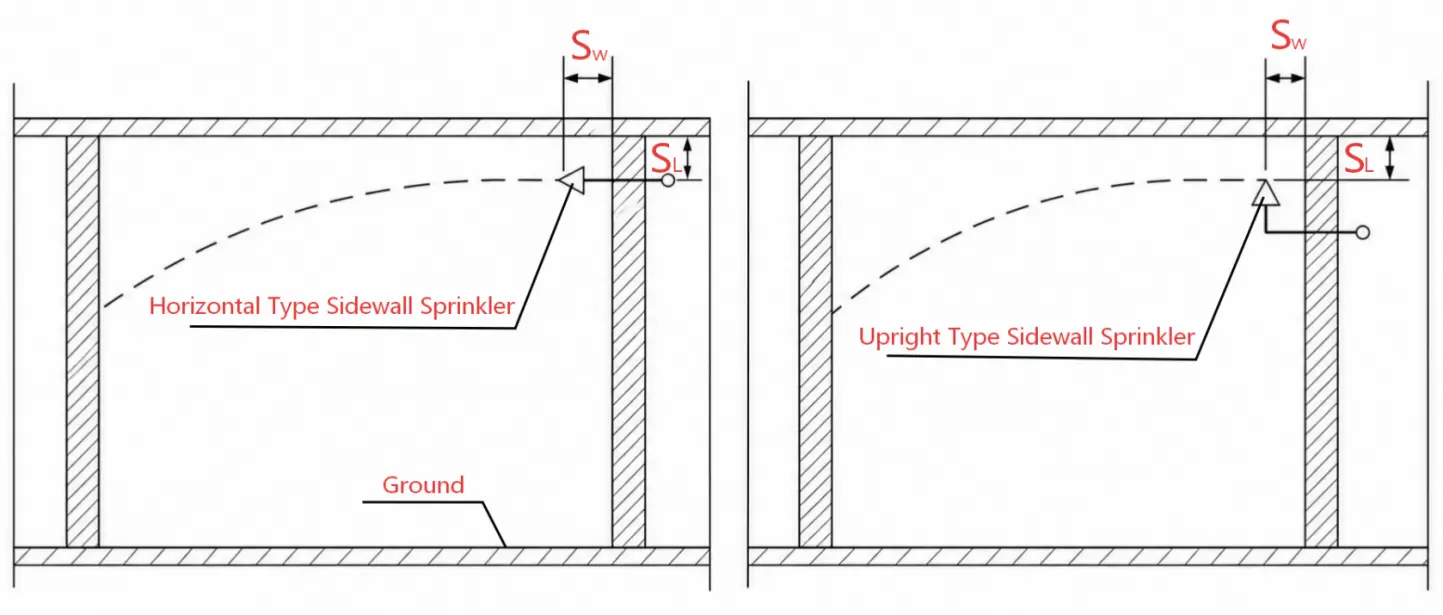

Deflektorin asento

Deflektorin, katon ja takaseinän välinen asennusetäisyys vaikuttaa roiskeen jakautumiseen. Vakiopeittosovelluksia varten annetut vertailumitat on esitetty alla.

Todelliset asennusmitat tulee vahvistaa sprinklerityypin, rakennuksen rakenteen, sovellettavan palosuojastandardin ja hyväksytyn järjestelmäsuunnittelun mukaan.

Sovellukset

FUXEON®-sivusadettimia voidaan käyttää asuinrakennuksissa, asuntoloissa, hotellihuoneissa, lääketieteellisten rakennusten osastoilla, toimistorakennuksissa, laivoissa ja teollisuuslaitoksissa, joissa sivuseinien asennus on sallittua.

Se on erityisen hyödyllinen tiloissa, joissa kattorakenne, arkkitehtoninen layout tai käytettävissä oleva asennusasento tekevät tavanomaisesta kattosprinkleriasennuksesta sopimattoman.

Sertifiointi

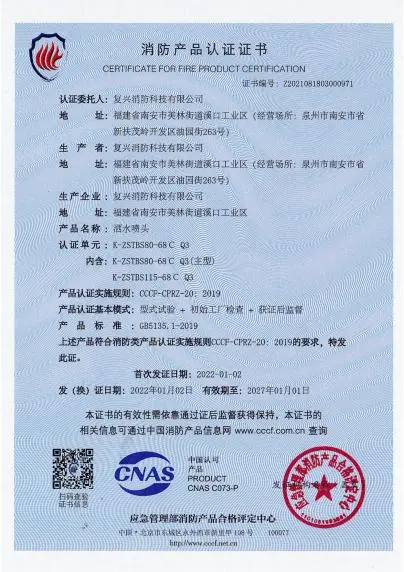

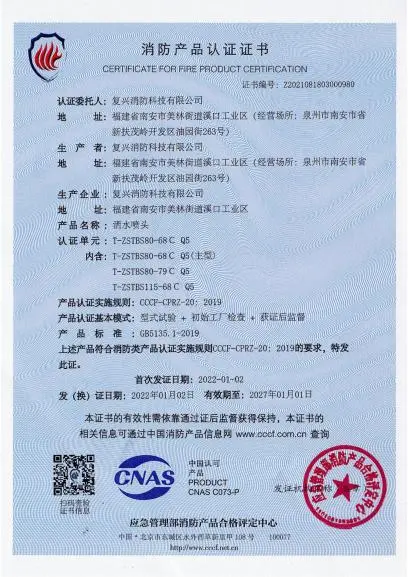

FUXEON®-seinälle asennettava sprinkleri on saanut CCCF-sertifioinnin Kiinassa, mikä osoittaa, että se on sovellettavien kiinalaisten palontorjuntatuotteiden vaatimusten mukainen.

FUXEON® toimii myös GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 ja GB22-2018-sertifioitujen hallintajärjestelmien kanssa.

Valintaopas

Lämpötilaluokitus

Lämpötilaluokitus tulee valita sprinkleriä ympäröivän normaalin ympäristön lämpötilan ja palontorjuntajärjestelmän vaatimusten mukaan. FUXEON® tarjoaa 57°C, 68°C, 79°C, 93°C ja 141°C vaihtoehtoja erilaisiin asennusympäristöihin.

Peittosuunnittelu

Valinnassa tulee ottaa huomioon huoneen mitat, katon korkeus, seinän sijainti, sprinkleriväli, tarvittava peitto, vedensyöttöolosuhteet ja sovellettavat paloturvallisuusstandardit. Suunnattu ruiskutuskuvio tarkoittaa, että sprinklerin asento on tarkistettava huolellisesti, jotta suojatut seinät ja lattiapinta-ala saavat tarvittavan veden jakautumisen.

FAQ

Mihin se voidaan asentaa?

Sprinkleri on suunniteltu asennettavaksi vaakasuoraan seinää vasten, ja sitä voidaan käyttää sopivissa asuin-, hotelli-, lääke-, toimisto- ja muissa rakennuksissa, joissa soveltuva paloturvallisuusrakenne sallii sivuseinämän sprinklerit.

Voidaanko sitä käyttää keskiriskin alueilla?

Vakiomallit on tarkoitettu vähäriskisille alueille. Käyttö keskitason riskialttiilla alueilla edellyttää soveltuvaa erityissertifikaattia ja varmistusta, että sprinkleri pystyy kostuttamaan vastakkaiset ja viereiset seinät määritellyissä työolosuhteissa.

Mikä lämpötilaluokitus minun pitäisi valita?

Lämpötilaluokitus tulee valita sprinkleriä ympäröivän normaalin ympäristön lämpötilan ja palontorjuntajärjestelmän vaatimusten mukaan. Saatavilla olevat arvot vaihtelevat välillä 57°C - 141°C.

Mikä on yhteyden koko?

Luetteloidut mallit käyttävät 1/2" (DN15) BSP-liitäntää. Muut kokoonpanot tulee vahvistaa FUXEON®:lla vaaditun mallin mukaan.

Onko sinulla MOQ?

Perinteisille tuotteille FUXEON® tukee alhaista MOQ:ta. OEM-tuotteet vaativat yleensä 30–40 päivän tuotannon läpimenoajan mukautetuista vaatimuksista riippuen.

Tarjoatko takuun?

Kyllä. FUXEON® tarjoaa messingisille sprinklerituotteilleen 1 vuoden takuun sovellettavien takuuehtojen mukaisesti.
