Paloletkun liitäntä
JIS Machino -kytkin
  • JIS Machino -kytkinJIS Machino -kytkin
  • JIS Machino -kytkinJIS Machino -kytkin
  • JIS Machino -kytkinJIS Machino -kytkin

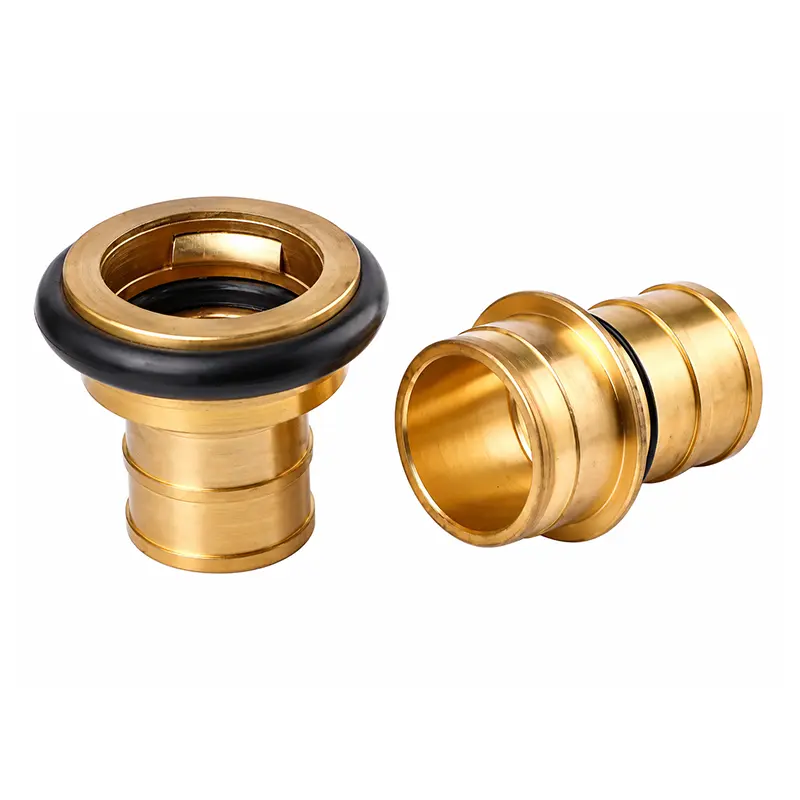

JIS Machino -kytkin

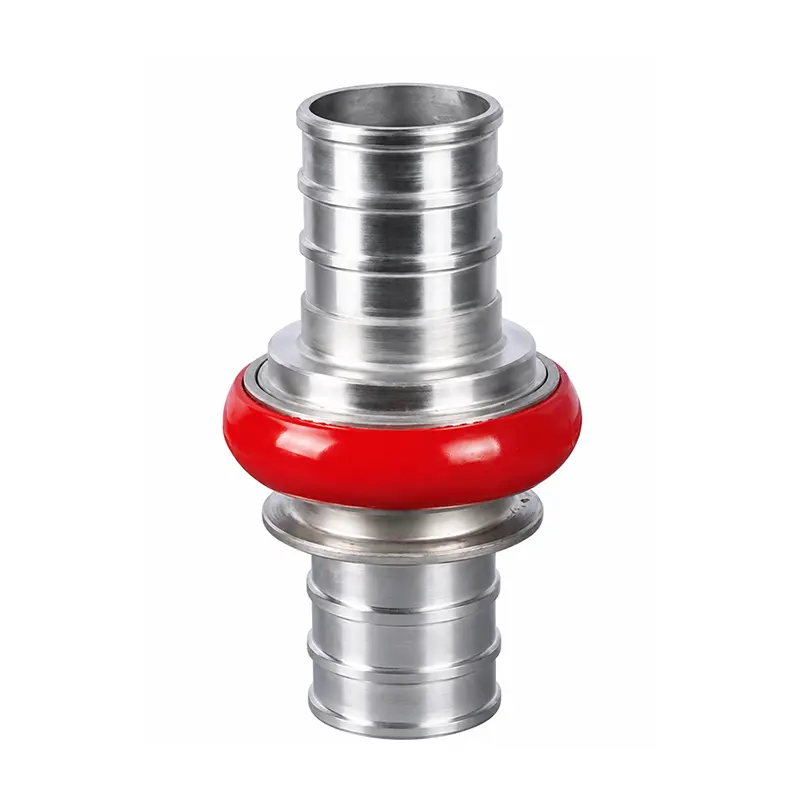

FUXEON® JIS Machino Coupling on pikaliitin, joka on suunniteltu paloletkujen, paloautojen, laskuventtiilien, palopostien ja suuttimien liittämiseen. Se käyttää sisäistä liukusäädintä ja raon lukitusrakennetta nopean yhteyden aikaansaamiseksi ilman tavanomaisten kierreliitäntöjen edellyttämiä useita kiertoja.

    TheJIS Machino -kytkintoimitetaan yleensä DN40-, DN50- ja DN65-kokoisina, ja lisäkokoja on saatavana projektin vaatimusten mukaan. Sen push-tyyppinen liitäntä mahdollistaa käyttäjien yhdistämisen ja katkaisemisenpaloletkutnopeasti, mikä on erityisen hyödyllistä palontorjuntatoimissa, joissa yhteysaika on kriittinen.

    FUXEON®-tuotteet valmistetaan sertifioiduilla hallintajärjestelmillä, mukaan lukien GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001-2020, GB/1/221.Katso sertifikaattimme.

    Liitäntärakenne ja -mekanismi

    Machinon paloletkuliitin käyttää tarkkaa sisäistä jousta työntämään liukusäädin liitäntärakoon sen jälkeen, kun uros- ja naaraskomponentit on liitetty. Tämä mekaaninen lukitusrakenne varmistaa liitoksen käytön aikana, kun taas korkealuokkainen kumitiivisterengas tarjoaa vuotamattoman tiivisteen liitettyjen komponenttien välillä.

    1

    Aseta urospää

    Käyttäjä asettaa urospään vastaavaan naarasliittimeen (kuten apalopostitaipalosuutin), kunnes lukitusmekanismi lukittuu kunnolla.

    2

    Automaattinen lukitus ja tiiviste

    Sisäinen jousikuormitettu liukusäädin lukittuu koloon. Monivaiheinen liukastumisenestorakenne säilyttää oikean kiinnittymisen, ja kumirengas varmistaa tiiviin tiivistyksen.

    3

    Pikakatkaisu

    Irrota yksinkertaisesti painamalla urospuolen rengasmekanismia sisäisen liukusäätimen sisäänvetämiseksi. Liitäntä irtoaa välittömästi ilman kierreliitäntää.

    JIS Machino Coupling Structure


    Machino Coupling Quick Connection


    Tekniset tiedot

    Parametri Erittely
    Vakio JIS B 9911
    Koko 1 1/2", 2", 2,5", 3"; muita kokoja saatavilla pyynnöstä
    Yleiset nimelliskoot DN40, DN50, DN65
    Työpaine 16 bar
    Työväline Vesi, Vaahto Seos
    Materiaali Messinki, alumiini, ruostumaton teräs
    Tiivisterengas Kumi
    Valumenetelmä Painevalu, painovoimavalu, taonta
    Pintakäsittely Täryhionta, anodisointi
    Yhteystyyppi Nopea Push-tyyppinen liitäntä

    Materiaalin valintaopas

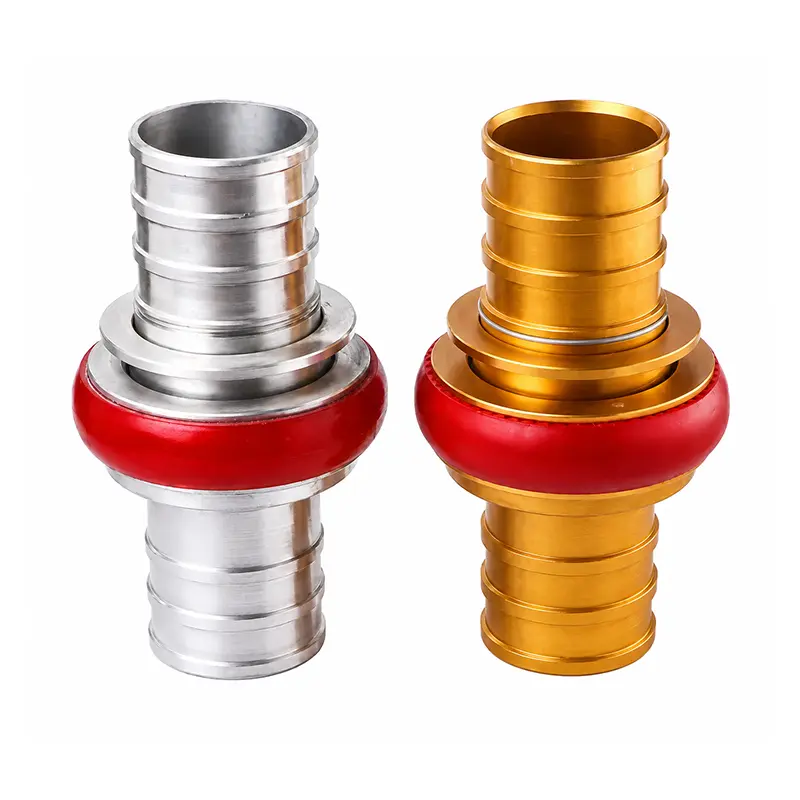

    FUXEON® JIS Machino Coupling on saatavana messingistä, alumiinista ja ruostumattomasta teräksestä. Materiaalivalinta vaikuttaa liittimen painoon, mekaaniseen lujuuteen, korroosionkestävyyteen, palveluympäristöön ja hankintakustannuksiin.

    Messinki
    • Tyypillinen tiheys~8,4–8,7 g/cm³
    • Vetolujuus~300-550 MPa
    • PainoRaskas
    • Corrosion Res.Hyvä
    • MaksaaKeski-korkea
    • SovellusYleinen palontorjunta
    Alumiiniseos
    • Tyypillinen tiheys~2,7–2,8 g/cm³
    • Vetolujuus~150-310 MPa
    • PainoKevyt
    • Corrosion Res.Hyvä
    • MaksaaKeskikokoinen
    • SovellusKannettavat laitteet
    Ruostumaton teräs
    • Tyypillinen tiheys~7,9–8,0 g/cm³
    • Vetolujuus~500-600 MPa
    • PainoRaskas
    • Corrosion Res.Erinomainen
    • MaksaaKorkea
    • SovellusSyövyttävät ympäristöt

    Valmistus ja laadunvarmistus

    FUXEON®:lla on oma paloletkuliittimien valmistuslaitos, jonka avulla tuotantoaikatauluja voidaan mukauttaa tilausvaatimusten mukaan ilman välittäjiä tai jakelijoita. Valmistusprosessi tukee painevalua, painovoimavalua ja taontaa, jolloin voidaan valmistaa erilaisia ​​materiaaleja, kokoja ja rakennekokoonpanoja sovellusvaatimusten mukaan.

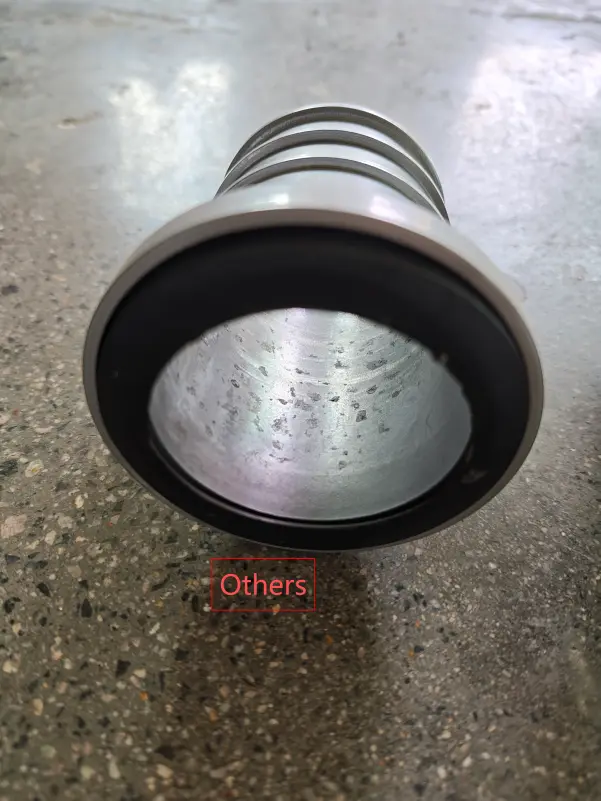

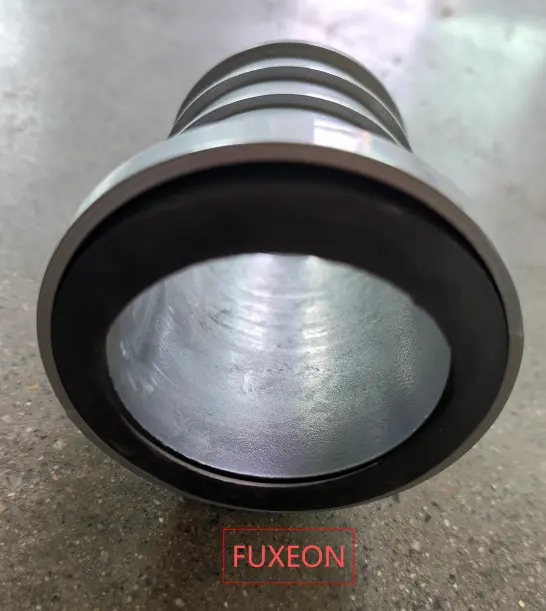

    FUXEON® paloletkuliittimien sisäseinät on käsitelty tasaisen sisäpinnan aikaansaamiseksi. Oikea pinnan viimeistely auttaa vähentämään karkeita alueita, jotka voivat pidättää epäpuhtauksia tai luoda paikallisia korroosiopisteitä. Räätälöityjä projekteja varten FUXEON® tukee OEM/ODM-palveluita erikoiskokoisille ja ei-standardirakenteille asiakkaan piirustusten tai teknisten vaatimusten mukaisesti.

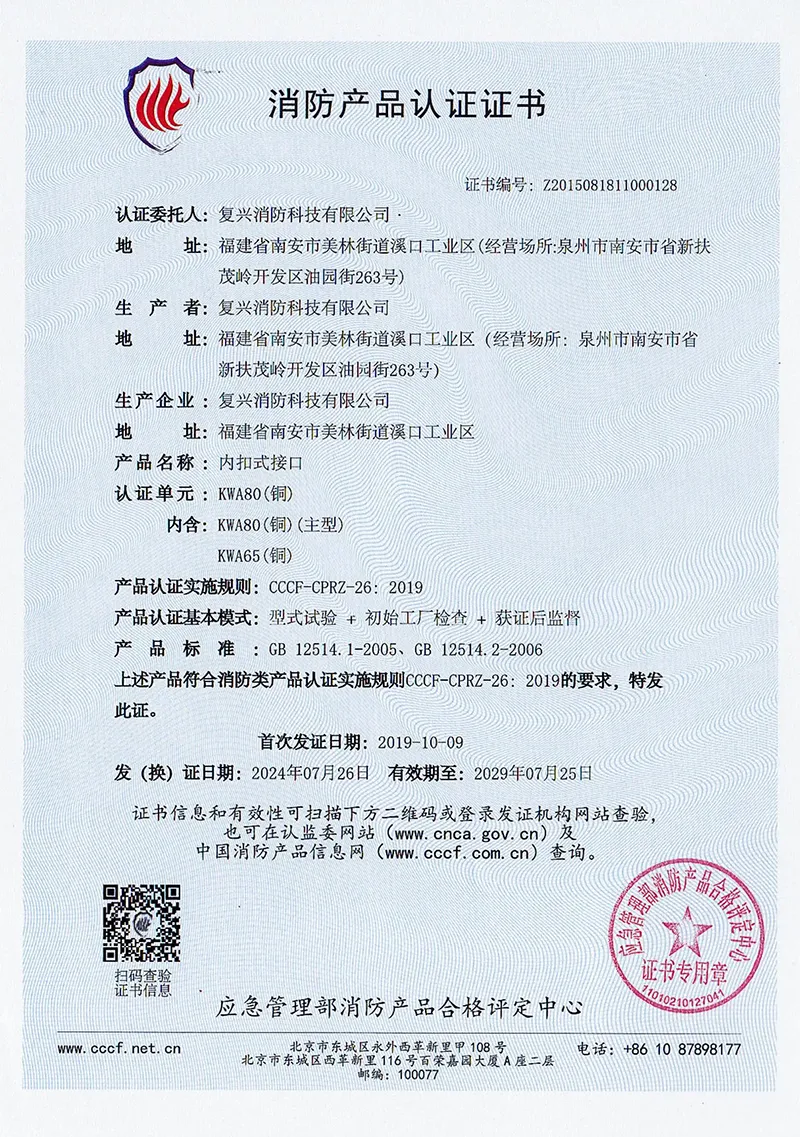

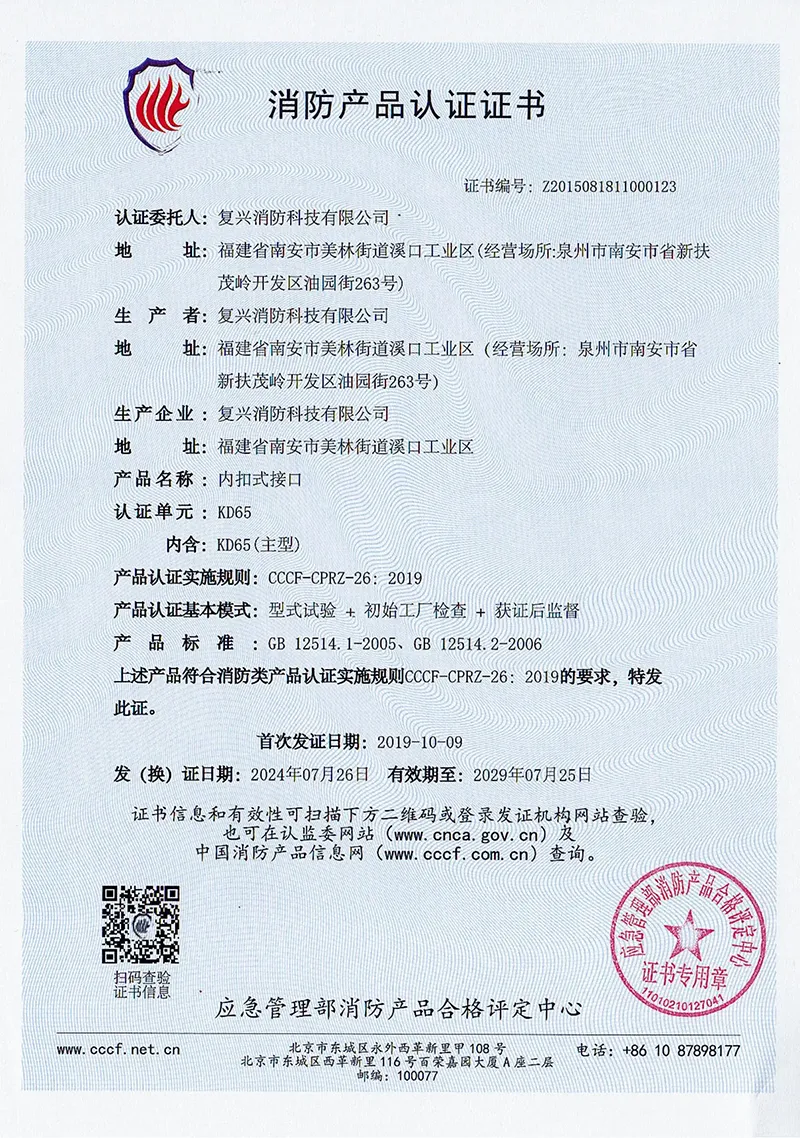

    FUXEON®paloletkujen liittimetovat Kiinan hätätilanteiden hallinnan sertifioimia, ja ne on testattu mekaanisen suorituskyvyn, tiivistyskyvyn, liitosten luotettavuuden ja materiaalien kestävyyden osalta.

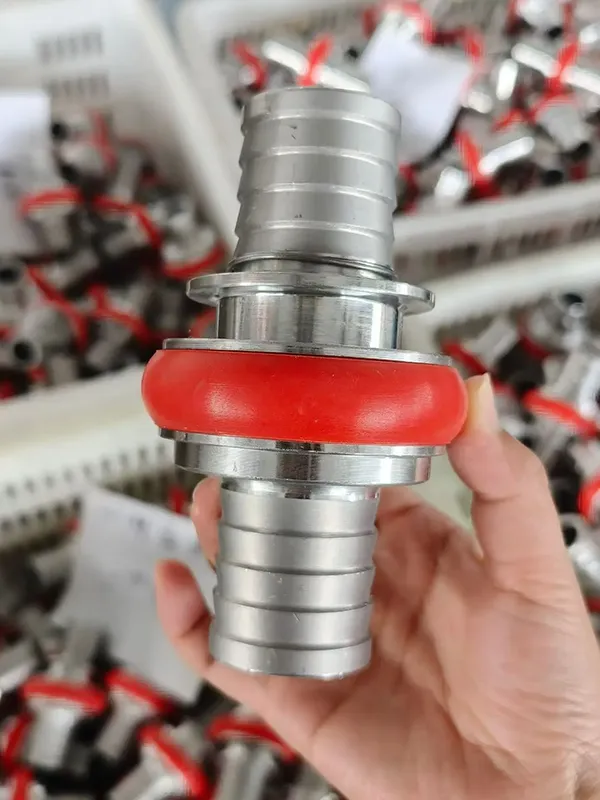

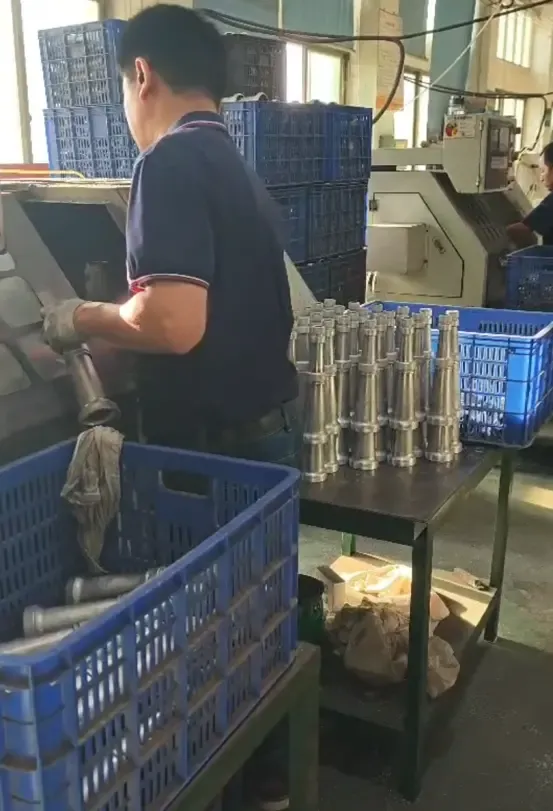

    JIS Machino Coupling Production Machino Coupling Manufacturing
    JIS Machino Coupling Quality Test Fire Hose Coupling Inspection

    Sovellukset

    JIS Machino -kytkin voi yhdistää paloletkut yhteensopiviin palopostiin, laskuventtiileihin, paloautoihin ja suuttimiin. Sen pikaliitosrakenne sopii palonsammutusjärjestelmiin, joissa letkut on liitettävä tai vaihdettava tehokkaasti. Liitintä voidaan käyttää myös maatalouden kastelussa, rakennustyömailla ja meriturvallisuussovelluksissa, joissa vaaditaan yhteensopivia letkuliitäntöjä ja nopeaa manuaalista käyttöä.

    JIS Machino Coupling Application

    Usein kysytyt kysymykset

    Mikä on machino-kytkin?

    Machino-liitin on pikaliitin, jota käytetään yleisesti palontorjuntasovelluksissa ja muissa nesteensiirtosovelluksissa. Se käyttää mekaanista lukitusrakennetta sen sijaan, että luottaisi pelkästään kierreliitokseen.

    Miten se kytkeytyy ja katkaisee yhteyden?

    Urospää työnnetään vastaavaan naarasliittimeen, jolloin sisäinen jousikuormitteinen liukusäädin kytkeytyy uraan. Irrota painamalla urospuolen rengasmekanismia vapauttaaksesi liukusäätimen ja irrota sitten osat.

    Mitä kokoja ja materiaaleja on saatavilla?

    Yleisiä nimelliskokoja ovat DN40, DN50 ja DN65 (1 1/2" - 3"), muita kokoja on saatavana pyynnöstä. Tarjoamme messingistä, alumiinista ja ruostumattomasta teräksestä valmistettuja vaihtoehtoja työympäristön mukaan.

    Voidaanko sitä mukauttaa projektiini?

    Kyllä. FUXEON® tukee OEM/ODM-räätälöintiä erikoiskoot ja epäsäännölliset rakenteet. Voit antaa piirustuksia, mittoja, materiaalivaatimuksia tai sovellustietoja suunnittelutiimimme arvioitavaksi.

    Onko Machino Coupling yhteensopiva vaahtoseosten kanssa?

    Kyllä. Vakiokumitiivisterengas ja sisämateriaalit ovat yhteensopivia sekä vesi- että vaahtoseosten kanssa. Tämä tekee siitä erittäin sopivan vaahtopohjaisiin palontorjuntajärjestelmiin.

    Mikä on normaali työpaine?

    JIS Machino -kytkimemme vakiotyöpaine on 16 baaria (1,6 MPa). Varmista, että letkujesi ja liitettyjen laitteiden paineluokitus vastaa tätä eritelmää.

    Miten estät vuodon?

    Käytämme laadukkaita, kulutusta kestäviä kumitiivisterenkaita. Sisäinen jousikuormitteinen luisti varmistaa tasaisen mekaanisen lukituksen, joka estää kytkintä siirtymästä tai löystymästä korkean paineen alaisena.

    Kuinka huoltaa kytkintä vuotojen estämiseksi?

    Tarkasta säännöllisesti kumitiivisterengas kulumisen tai halkeamien varalta ja vaihda se tarvittaessa. Pidä sisäinen lukitusmekanismi puhtaana hiekasta, liasta ja roskista. Pienen määrän silikonirasvaa levittäminen voi pidentää tiivisteen käyttöikää.

    Mitä eroa on Machinon ja Storzin kytkimillä?

    Machino-kytkimet käyttävät työntöliitäntää, jossa on sisäinen lukitusmekanismi, joka on nopea ja helppokäyttöinen. Storz-kytkimet perustuvat symmetriseen kynsihammaslukitusmalliin. Valinta riippuu paikallisista palonsammutusstandardeista ja olemassa olevista laitteista.

    Mikä on läpimenoaika ja MOQ?

    Vakiokoot (DN40, DN50, DN65) pienet erätilaukset tuotetaan yleensä 15 päivän kuluessa. MOQ on joustava, alkaen 1 kappaleesta näytearviointia varten. OEM/ODM-pyyntöjen läpimenoajat riippuvat mukauttamistiedoista.

    Oletko valmis tilaamaan JIS Machino -liittimet?

    Tehdaskohtainen hinnoittelu · OEM/ODM saatavilla · Sertifioitu laatu
