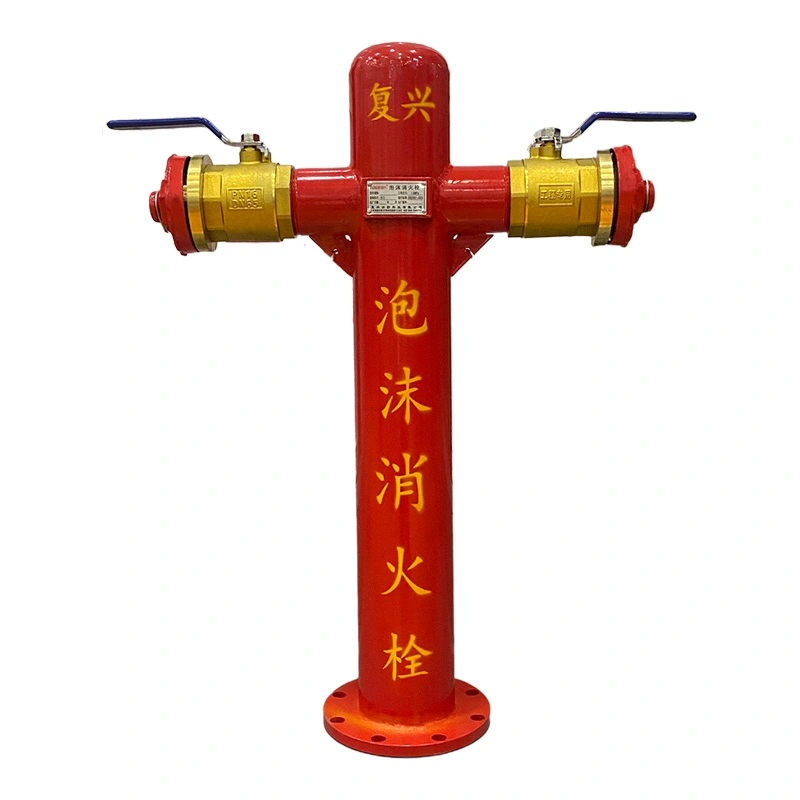

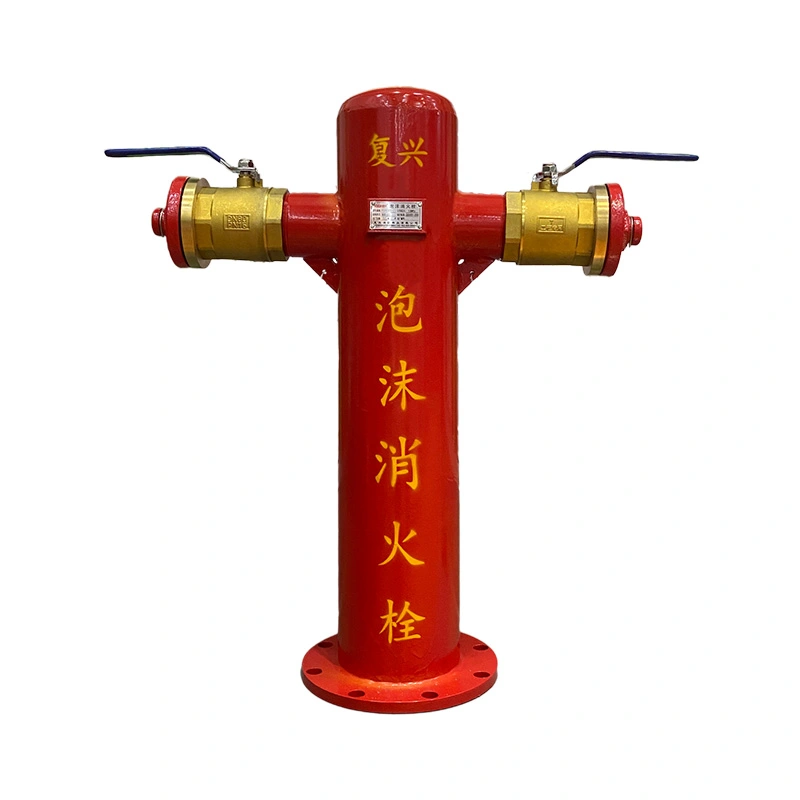

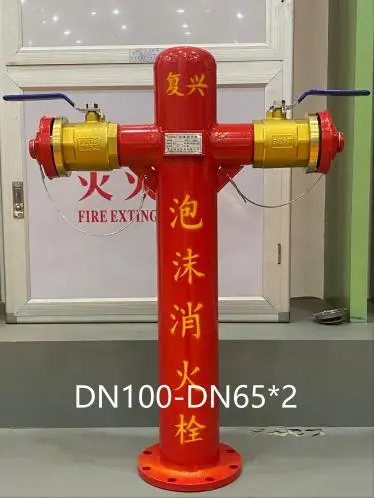

Vaahto paloposti

Vaahtopaloposti koostuu pääasiassa laipoista, sylinteristä, palloventtiileistä ja paloputkien kierteistä. FUXEON® parantaa perinteistä rakennetta käyttämällä tiivistykseen alempaa venttiililevyä. Väliaineen paine voi myötävaikuttaa tiivistysvoimaan, mikä auttaa säilyttämään tiivistyskyvyn paineistetun käytön aikana.

Outlet Design

Kaksi purkausporttia

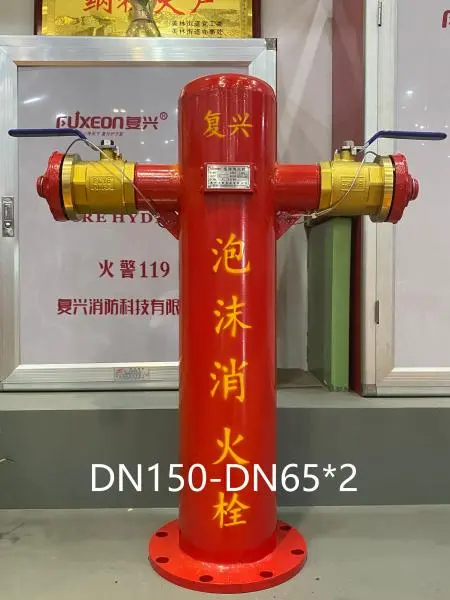

FUXEON® Foam -palopostissa on kaksi DN65- tai DN80-purkausporttia, joista jokaista ulostuloa ohjaa yksittäinen messinkipalloventtiili. Pistorasiat voidaan liittää yhteensopiviin sammutusletkuihin ja alavirran vaahdonpoistolaitteisiin.

Kun tarvitaan vain yksi poistoaukko, käyttämättömän ulostulon palloventtiili voidaan sulkea. Tämä estää vaahtoliuoksen vuotamisen ja auttaa ylläpitämään vaadittua virtausta ja painetta käyttöaukossa.

Tiivistysrakenne

Alempi venttiililevy tarjoaa päätiivistystoiminnon palopostin sisällä. Keskipaine edistää tiivistysvoimaa ja tarjoaa yksinkertaisen rakenteen paineistetun vaahtoliuoksen toimittamiseksi.

Tekniset tiedot

Tärkeimmät tiedot

Saatavilla olevat konfiguraatiot kattavat DN100 ja DN150 tuloliitännät DN65 tai DN80 poistoaukoilla. Sopiva malli tulee valita putkilinjan halkaisijan, kytkettyjen palonsammutuslaitteiden, vaaditun virtausnopeuden ja järjestelmän suunnittelun mukaan.

Laiteliitäntä

Letku- ja vaahtomuovilaitteet

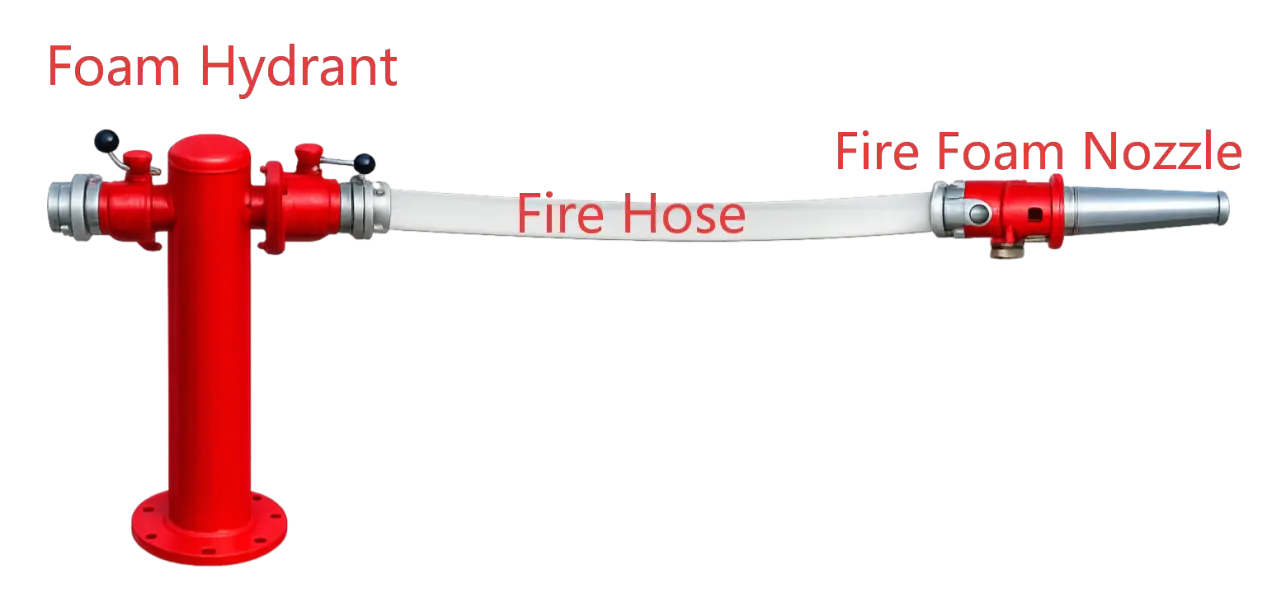

Palopostissa on kaksi DN65- tai DN80-lähtöä yhteensopivien sammutusletkujen liittämistä varten. Letku voidaan liittää vaahtopistooliin manuaalista vaahdonpoistoa varten tai sopivan letku- tai putkikokoonpanon kautta vaahtomonitoriin järjestelmän suunnittelun mukaan.

Liitäntäkoon ja kytkimen tulee vastata valittua vaahtopistoolia, vaahtomonitoria, letkua ja käyttöpainetta. Kun käytetään vain yhtä ulostuloa, toinen palloventtiili voidaan sulkea vaahtoliuoksen vuotamisen estämiseksi ja vaaditun virtauksen ja paineen ylläpitämiseksi käyttöulostulossa.

Materiaali ja tunnistetiedot

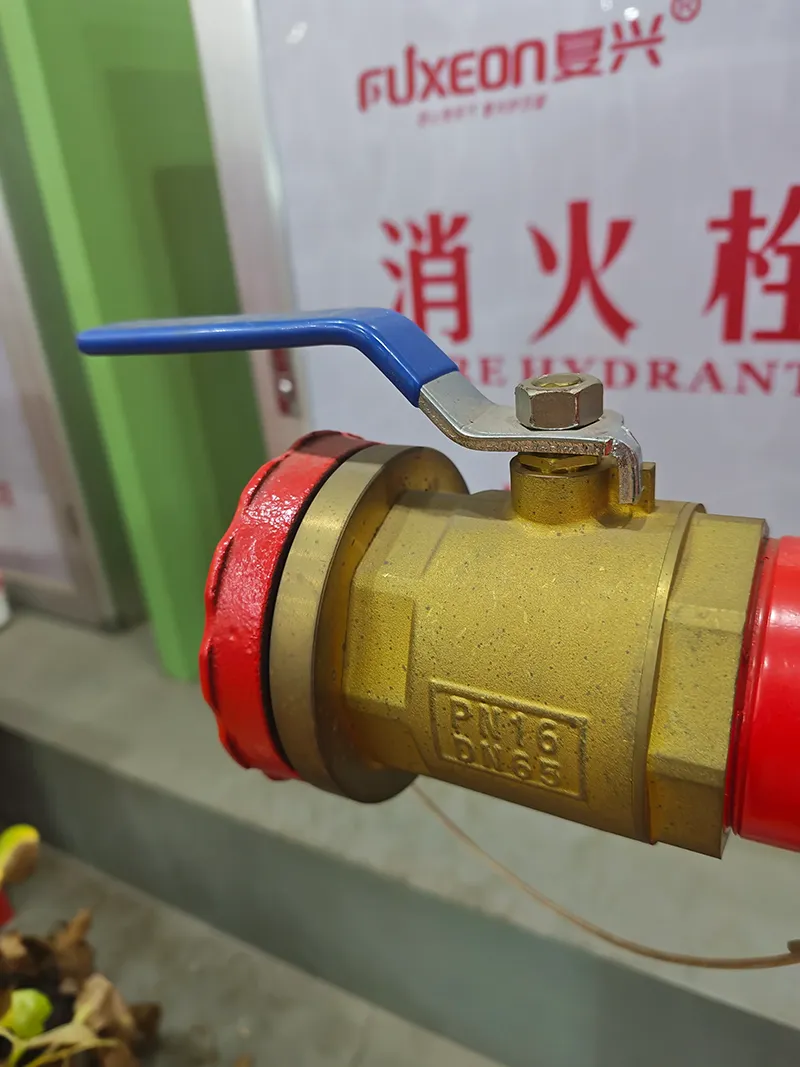

Messinkipalloventtiili

FUXEON® käyttää messinkisiä palloventtiilejä letkuliitäntöjen ohjaimina. Messinki tarjoaa korroosionkestävyyden ja mekaanisen lujuuden käyttöympäristöön ja mahdollistaa jokaisen poistoportin käytön itsenäisesti.

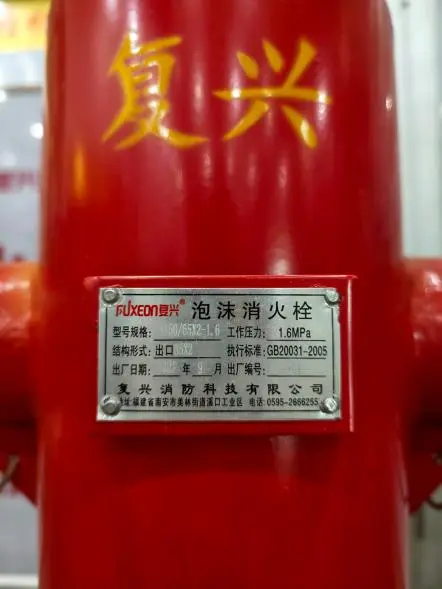

Tuotteen etiketti

Jokaisella FUXEON®:n valmistamalla palopostilla on oma tuotetunniste, joka sisältää tuotantotiedot. Merkin avulla käyttäjät voivat tunnistaa valmistuspäivän ja sovellettavat tuotestandardit, mikä tukee jäljitettävyyttä asennuksen ja huollon aikana.

Asennus

Putkilinjan järjestely

Vaahtojärjestelmässä tulee käyttää kiinteitä vaahtomuovisäiliöitä järjestelmän suunnittelun mukaisesti. Vaahtopalopostit tulee sijoittaa tasaisesti palontorjuntapenkereen ulkoreunaan siten, että vaahtopalopostien välinen etäisyys saa olla enintään 60 metriä asennusvaatimuksen mukaan.

Lopullisessa layoutissa tulee ottaa huomioon suoja-alue, vaahtoputkiston järjestely, letkujen pääsy, palontorjuntavaatimukset ja sovellettavat palontorjuntamääräykset.

Toimintatapa

Sammutusvaiheessa letku liitetään vaadittuun poistoaukkoon ja vastaava messinkipalloventtiili avataan vaahtoseoksen vapauttamiseksi.

Jos tarvitaan vain yksi poistoaukko, toisen ulostulon venttiilin tulee pysyä suljettuna. Tämä auttaa estämään tarpeettoman vaahtoliuoksen purkauksen ja ylläpitää käytettävissä olevaa virtausta käyttöaukon läpi.

Sovellukset

Teollinen palontorjunta

Paloposti on suunniteltu vaahtopohjaisiin palonsammutusjärjestelmiin, joissa vaahtoliuos on toimitettava kiinteästä putkistosta letkulla liitettyyn tai kiinteään poistolaitteeseen.

Tyypillisiä käyttökohteita ovat petrokemian yritykset, öljynjalostamot, öljyvarastot, lentokonehallit ja muut teollisuusalueet, joissa syttyvien nesteiden palosuojaus vaatii vaahtosammutusjärjestelmiä.

Laadunvalvonta

Tuotteen testaus

FUXEON®-tuotteet testataan niiden laadun ja toimintakyvyn varmistamiseksi ennen toimitusta. Palopostissa on määritellyt tulo- ja ulostulokokoonpanot sekä erillinen tunnistustarra, joka tukee tuotteen valintaa ja jäljitettävyyttä.

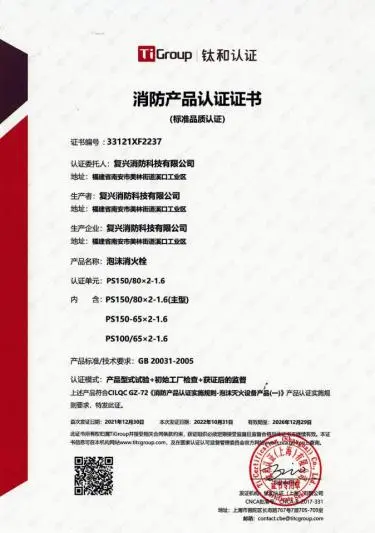

Tuotteilla on kolmannen osapuolen TI Groupin testauslaitoksen myöntämät sertifikaatit, jotka tukevat tuotteen laadun varmentamista.

Hallintajärjestelmät

FUXEON® toimii sertifioitujen hallintajärjestelmien mukaisesti, mukaan lukien GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:21-2, 7.09/2018.

Valintaopas

Yhteyden koko

Sisääntulon koon tulee vastata vaahtoseosputkistoa, kun taas ulostulon koon tulee vastata kytkettyä paloletkua tai vaahdonpoistolaitteistoa. FUXEON® tarjoaa DN100- ja DN150-tulokokoonpanot DN65- tai DN80-ulostulovaihtoehdoilla.

Ulostulon toiminta

Kaksi pistorasiaa mahdollistavat erilaiset palontorjuntakokoonpanot. Molempia voidaan käyttää, kun järjestelmän suunnittelu edellyttää samanaikaista purkamista, kun taas yksi ulostulo voi pysyä suljettuna, kun käytetään vain yhtä letkua tai poistolaitetta.

FAQ

Mikä on sen päätehtävä?

Vaahtopaloposti asennetaan vaahtoseosputkeen ja se tarjoaa vaahtoratkaisun liitettyihin palontorjuntalaitteisiin, kuten letkuihin, vaahtopistooleihin tai vaahtomonitoreihin.

Mihin laitteisiin se voi liittää?

Pistorasiat voidaan liittää yhteensopiviin sammutusletkuihin. Nämä letkut voidaan sitten liittää vaahtopistooliin manuaalista käyttöä varten tai vaahtomonitoriin sopivan liitäntäkokoonpanon kautta.

Voidaanko käyttää vain yhtä pistorasiaa?

Kyllä. Kun tarvitaan vain yksi poistoaukko, käyttämättömän ulostulon palloventtiili voidaan sulkea vaahtoliuoksen vuotamisen estämiseksi ja vaaditun virtauksen ja paineen ylläpitämiseksi.

Mikä on nimellispaine?

Luettelossa olevien PS100-65×2, PS150-65×2 ja PS150-80×2 mallien nimellispaine on 1,6 MPa.

Mitkä ovat saatavilla olevat sisääntulokoot?

Luetteloiduissa malleissa on DN100 tai DN150 tuloliitännät sekä DN65 tai DN80 kaksoispoistoaukot.

Mikä on palopostin enimmäisetäisyys?

Asennusvaatimuksen mukaan vaahtopalopostit tulee sijoittaa tasaisesti palontorjuntapenkereen ulkoreunaan, ja väli ei saa ylittää 60 metriä. Lopullisen järjestelyn tulee noudattaa soveltuvia projektin suunnittelu- ja paloturvallisuusmääräyksiä.

Onko tuote jäljitettävissä?

Kyllä. FUXEON®-tuotteet on varustettu erityisillä tunnistetarroilla, jotka sisältävät tuotantotiedot, mukaan lukien valmistuspäivämäärän ja sovellettavat standardit.
